Basınçlı Hava Sistem Etüdü: Kompresör, Kurutucu ve Hat Verimliliği
Basınçlı hava sistem etüdü ile kompresör yüklenme profilini, kurutucu ve filtre kayıplarını, hat basınç düşümlerini ve özgül gücü (kWh/Nm³) ölçüyoruz. Sistemin tamamını tek bir verim tablosunda toplayarak %15–25 elektrik tasarrufu potansiyelini rakamlarla ortaya koyuyoruz. Kaçak noktalarının tek tek bulunup etiketlenmesi ise ultrasonik kaçak tarama hizmetimiz kapsamındadır.
Sistem Etüdünde Ölçtüklerimiz
- Kompresör yüklenme profili ve yük/boş çalışma davranışı
- Kurutucu, filtre ve hat üzerindeki basınç düşümleri
- Özgül güç: kWh/Nm³ (kW/m³/dk karşılığıyla)
- Toplam kaçak yükünün sistem verimine etkisi
- Depolama hacmi, kademe kontrolü ve VSD stratejisi
Tasarruf Fırsatları
- Basınç seviyesinin optimizasyonu
- VSD kompresör ve kademe kontrolü
- Kompresör atık ısısının geri kazanımı
- Kurutucu ve filtre kaynaklı basınç kaybının azaltılması
- Doğru borulama ve depolama
- Kaçak yükünün azaltılması (saha tarama hizmeti)
Teslimatlar
- Kaçak lokasyon listesi
- Önceliklendirilmiş aksiyonlar
- Tasarruf/geri ödeme hesabı ve işletme talimatları
Sistem Etüdünde Ölçüm Yöntemleri

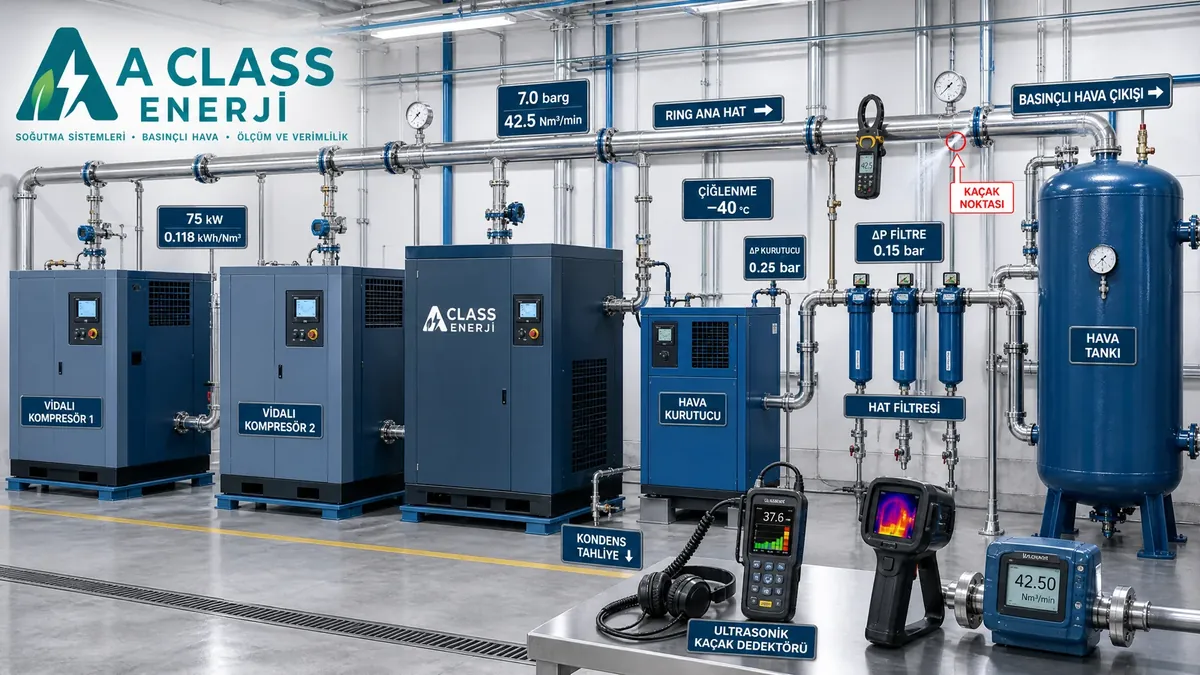

Kompresör dairesinden tüketim noktasına kadar sistemin tamamında uyguladığımız ölçüm ve analiz adımları
Kompresör Yüklenme ve Çevrim Profili
Her kompresörün yük, boş ve duruş süreleri saatlik çözünürlükte kaydedilir. Yüklenme oranı, saatteki çevrim sayısı ve kademe sıralaması çıkarılarak kapasitenin talebe uyup uymadığı görülür. Bu profil, VSD ihtiyacının ve doğru kompresör seçiminin temelidir.
Basınç Profili Ölçümü
Hat boyunca basınç düşümleri haritalanır. Kompresör çıkışı, kurutucu, filtre ve tüketim noktaları arasındaki basınç farkları belirlenerek darboğazlar tespit edilir.
Debi Ölçümü
Kompresör çıkış debisi ve tüketim noktaları karşılaştırılır. Üretim-tüketim dengesi analiz edilerek fazla kapasite veya yetersizlik durumu değerlendirilir.
Güç Analizi ve Özgül Güç
Kompresör güç tüketimi ve özgül enerji (kWh/Nm³) hesaplanır. Yük/boş çalışma profilleri kaydedilerek enerji verimi değerlendirilir. Sonuçlar enerji izleme sistemi ile takip edilebilir.
Kurutucu, Filtre ve Hava Kalitesi
Kurutucu çıkış çiğ noktası ile filtre giriş-çıkış basınç farkı ölçülür. Kirlenmiş filtre ve gereğinden düşük çiğ noktası, kompresörün daha yüksek basınçta çalışmasına yol açtığı için doğrudan enerji maliyetine dönüşür. Hava kalitesi ISO 8573-1 sınıflarına göre değerlendirilir.
Kaçak Yükü (Sistem Düzeyinde)
Sistem etüdünde kaçak, tek tek noktalar olarak değil kompresörün sürekli taşıdığı toplam yük olarak ölçülür. Noktasal tespit, etiketleme ve onarım önceliklendirmesi ise ultrasonik kaçak tarama hizmetiyle yapılır.
Performans Metrikleri
Basınçlı hava sisteminizin endüstri referans değerleriyle karşılaştırılması
Özgül Güç
5 – 7 kW/m³/dk
İyi durumdaki bir sistemin hedef özgül enerji tüketimi; yaklaşık 0,08 – 0,12 kWh/Nm³ karşılığına denk gelir.
Kaçak Yükü
< %10 hedef
Tipik tesislerde %20–30 olan kaçak oranı, düzenli tarama ve bakımla %10’un altına düşürülebilir. Ölçüm yöntemi kaçak tarama sayfasında anlatılıyor.
Basınç Düşümü
Maks. 0,5 bar
Kompresör çıkışı ile tüketim noktası arasındaki kabul edilebilir maksimum basınç farkı.
Kompresör Yükleme
%60 – 80 optimal
Sabit hızlı kompresörlerde hedef yükleme oranı. Düşük yükleme VSD ihtiyacına işaret eder.
Sistem Basıncı
6 – 7 bar tipik
Gereksiz yüksek basınç doğrudan enerji israfına yol açar. Her 1 bar düşüş %6–8 tasarruf sağlar.
Çiğ Noktası
+3 °C (genel)
Soğutmalı kurutucu çıkışındaki tipik çiğ noktası sıcaklığı. Proses gereksinimlerine göre daha düşük değerler hedeflenebilir.
Sistem Etüdü Sonrası Tasarruf Fırsatları
Basınçlı hava sistem etüdü sonrasında en sık uygulanan iyileştirmeler
Basınç Optimizasyonu
1 bar düşüş = %6–8 tasarruf. Sistem basınç ihtiyacı analiz edilerek gereksiz yüksek basınç düzeltilir. Sıfır maliyetli bir uygulamadır.
Kurutucu ve Filtre Bakımı
Kirlenmiş filtre ve yanlış seçilmiş kurutucu, hattaki basınç düşümünü büyütür ve kompresörü daha yüksek basınçta çalışmaya zorlar. Filtre değişim periyodu ile çiğ noktası hedefi proses ihtiyacına göre yeniden belirlenir.
VSD Kompresör ve Kademe Kontrolü
%15–30 tasarruf. Değişken hızlı sürücülü kompresörler, dalgalanan hava talebine uyum sağlayarak kısmi yükte önemli tasarruf sunar. Birden fazla kompresörde ana makine seçimi ve kademe sıralaması da yeniden kurgulanır. Elektrik motorları etüdü ile birlikte değerlendirilir.
Atık Isı Geri Kazanımı
Kompresör ısısının %90’ı geri kazanılabilir. Sıcak su üretimi veya mekân ısıtma amacıyla kullanılır. Kazan etüdü ile entegre değerlendirildiğinde ek yakıt tasarrufu sağlar.
Boru ve Depolama
Doğru borulama çapı ve yeterli depolama hacmi ile basınç dalgalanmaları azaltılır; kompresörün gereksiz yük/boş çevrimi düşer. Kapsamlı enerji etüdü raporunda detaylandırılır.
Kaçak Yükü Sistem Verimini Nasıl Etkiler?
Sistem etüdünde kaçak, tek tek noktalar olarak değil kompresörün sürekli taşımak zorunda kaldığı yük olarak ele alınır.
Toplam Kaçak Yükünün Ölçümü
Tüm tüketim noktaları kapalıyken yalnızca kompresör çalıştırılır ve yük/boş çevrim oranı kaydedilir. Bu ölçüm mesai dışı saatlerde yapılır; sonuç, tesisin toplam kaçak debisini ve kaçak yüzdesini verir.
Hesaplama: Kaçak debisi = Kompresör nominal debi × (Yük zamanı / Toplam zaman)
Verim Hesabına Yansıması
Kaçak yükü, üretilen havanın bir kısmının hiçbir işe dönüşmemesi demektir; bu da özgül güç (kWh/Nm³) değerini olduğundan iyi gösterir. Kaçak azaldığında kompresör daha düşük yüklenmede çalışır ve basınç ayarı, kademe kontrolü ile VSD seçimi kararları yeniden hesaplanır.
Etüt çıktısı: Kaçaksız senaryoda gereken kompresör kapasitesi ve düzeltilmiş özgül güç.
Kaçak noktalarının tek tek bulunması, dB ve debi olarak boyutlandırılması, sahada etiketlenmesi ve onarım sırasına dizilmesi ayrı bir ölçüm hizmetidir:
Ultrasonik Kaçak Tarama Hizmeti →Ölçüm Sürecimiz
Sahada uyguladığımız 4 adımlı standart ölçüm yaklaşımı:
Ön İnceleme ve Kapsam Belirleme
Tesisinizdeki sistemin teknik özelliklerini, çalışma koşullarını ve mevcut işletim verilerini topluyoruz. Ölçüm noktalarını ve gerekli cihazları belirliyoruz. Bu adım genellikle 1 günde tamamlanır.
Sahada Kalibrasyonlu Ölçüm
Kalibrasyon sertifikalı, akredite cihazlarla sahada veri topluyoruz. Üretim koşullarını etkilemeden gerçek işletim profilini yakalıyoruz. Ölçüm süresi sistem büyüklüğüne göre 1–5 gün arasında değişir.
Veri Analizi ve Hesaplama
Toplanan verileri profesyonel analiz yazılımları ile değerlendiriyoruz. Verim, kayıp ve tasarruf potansiyellerini standartlara göre hesaplıyoruz. Sonuçları benchmark değerleriyle karşılaştırıyoruz.
Raporlama ve Yatırım Önerileri
Detaylı bulgularınızı, geri ödeme süreleri (ROI) ile birlikte uygulanabilir öneriler halinde sunuyoruz. Her öneri için yatırım maliyeti, yıllık tasarruf ve geri ödeme süresi belirtiyoruz.
Kullandığımız Ölçüm Cihazları
Sahada kalibrasyon sertifikalı, akredite cihazlarla çalışıyoruz:
📐 Güç Analizörü
Kompresör elektrik tüketimini hassas ölçer
📐 Ultrasonik Kaçak Dedektörü
Hava kaçaklarını yüksek frekanslı sesle tespit eder
📐 Basınç Veri Logger
Hat basıncını sürekli kayıt altına alır
📐 Termal Kamera
Boru bağlantı sıcaklıklarını görüntüler
📐 Hava Debimetre
Spesifik enerji (kWh/m³) hesabı için debi ölçer
Tüm ölçüm cihazlarımız TÜRKAK akredite kalibrasyon laboratuvarlarında düzenli kalibre edilmektedir.
Basınçlı Hava Sistem Etüdü Hakkında Sıkça Sorulan Sorular
Hangi Sektörlerde Hizmet Veriyoruz
Bu ölçüm hizmetinden en çok faydalanan sektörler:
Uyguladığımız Standartlar ve Metodoloji
Etüt çalışmalarımız ulusal ve uluslararası standartlara dayanır
EN 16247 — Enerji Etütleri
Etüt süreci, kapsam ve raporlama EN 16247-1 (genel), EN 16247-2 (binalar) ve EN 16247-3 (prosesler) metodolojisine uygun yürütülür.
ISO 50001 — Enerji Yönetimi
Bulgular, sürekli iyileştirme için ISO 50001 enerji yönetim sistemi (EnYS) çerçevesine entegre edilebilecek şekilde raporlanır.
ISO 11011 — Basınçlı Hava
Basınçlı hava sisteminin enerji verimliliği denetimi ISO 11011 metodolojisine, hava kalitesi sınıflandırması ISO 8573 standardına göre yapılır.
5627 Sayılı Kanun
Çalışmalarımız 5627 sayılı Enerji Verimliliği Kanunu ve ilgili Yönetmelik gereklilikleriyle uyumlu olarak gerçekleştirilir. Kanun yükümlülükleri →
