Trafo Ölçümü ve Güç Kalitesi Analizi
Elektrik şebeke kalitesi ve transformatör verimi hattın genel kayıplarını etkiler. Yüklenme oranı, boşta/yük kayıpları, harmonikler ve güç faktörü ölçülür.
İnceleme Başlıkları
- Yüklenme oranı ve talep profili
- Boşta ve yük kayıpları
- Harmonikler ve güç kalitesi
- Güç faktörü ve reaktif güç
- Paralel çalışan trafoların yük dengesi
Tasarruf Fırsatları
- Yüksek verimli trafolara geçiş
- Güç kalitesi iyileştirmeleri
- Reaktif güç yönetimi
- Uygun bakım stratejileri ve kapasite optimizasyonu
Teslimatlar
- Kayıp analizi raporu
- Yatırım–tasarruf hesabı
- İşletme ve bakım önerileri
Transformatör Etüdünde Ölcüm Yöntemleri
Güç kalitesi ve transformatör verimliligini belirlemek için sahada gerçeklestirilen kapsamli elektriksel ölcümler.

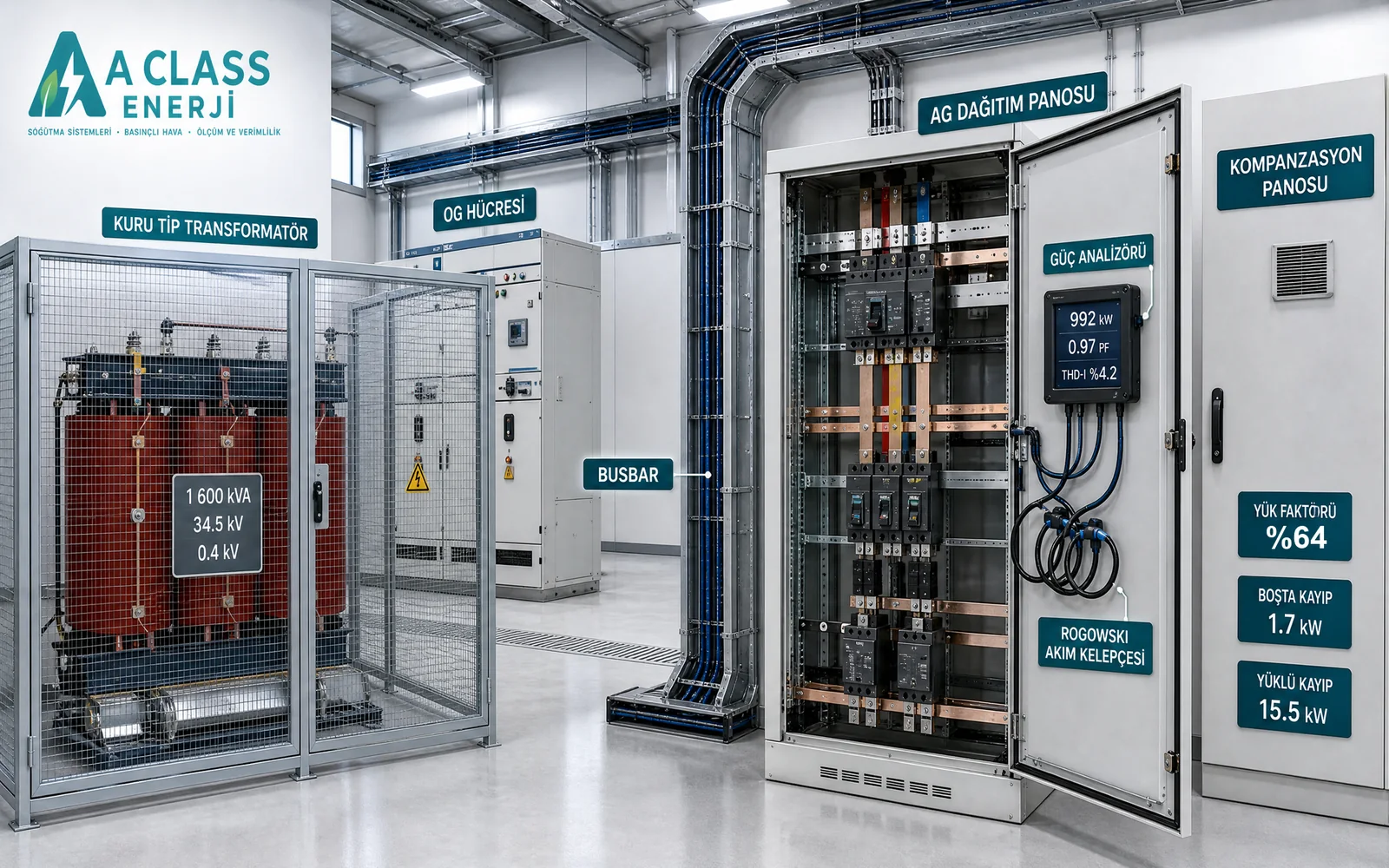

Güç Ölcümü
Güç analizörü ile primer ve sekonder taraftaki aktif güç, reaktif güç ve görünür güç ölcülür. Giris-çıkış güç farki ile toplam kayıp hesaplanir. Ücfaz dengesizliği ve gerilim düsümü de ayni ölcüm seansinda değerlendirilir.
Harmonik Analizi
Toplam harmonik distorsiyon (THD) ölcümü ve harmonik spektrum analizi yapılır. Harmonik akım kaynaklari (değişken hızlı sürücüler, UPS, ark firinlari) tespit edilerek trafo üzerindeki ek kayıp ve isinma etkileri hesaplanir. IEEE 519 limitlerle karsilastirilir.
Yükleme Profili
24 saat/7 gün yük profili kaydedilerek trafonun ortalama ve pik yükleme oranları belirlenir. Mesai, vardiya ve tatil günleri ayri değerlendirilir. Düsük yüklü dönemlerde paralel trafolarin devre dışı birakilma potansiyeli analiz edilir.
Termal Görüntüleme
Infrared termal kamera ile hotspot tespiti ve bağlantı kontrolü yapılır. Gevrik bağlantılar, asiri isinan busbar ve kablo terminalleri görsel olarak tespit edilir. Trafo yagi sıcaklığı ve radyatör performansi da degerlendirilerek sogutma yeterliligi kontrol edilir.
Performans Metrikleri
Transformatör verimliligini değerlendirmek için kullanılan temel parametreler ve referans degerler.
Demir Kayıpları
%0.2-0.5 (bosta kayıp). Yükten bagimsiz olarak 7/24 devam eder. Amorf cekirdek ile %60–70 azaltilabilir.
Bakir Kayıpları
Yük kaybi olup akimin karesiyle orantili artar. Yükleme oraninin %40-75 bandinda tutulmasi en verimli çalışma bölgesidir.
Toplam Verim
%96-99 tipik aralik. Yükleme oranı ve harmonik seviyesine bağlı olarak degisir. Sürekli izleme ile takip edilir.
THD Limiti
%5 (IEEE 519 standardı). Asimi durumunda trafo kapasitesi düsürülmeli (derating) veya harmonik filtre uygulanmalidir.
Güç Faktörü
>0.95 hedef değer. Düsük güç faktörü reaktif ceza ve trafo kapasitesinin verimsiz kullanilmasina neden olur.
Yükleme Dengesi
Ücfaz arasindaki yük dengesizliği %10 altında olmalıdır. Dengesizlik ek kayıplara ve asiri isinmaya yol acar.
Tasarruf Firsatlari
Transformatör etüdü sonuclarina dayanarak uygulanabilecek verimlilik iyileştirme önlemleri.
Yüksek Verimli Trafo
Amorf cekirdekli transformatörler bosta kayıpları %60–70 azaltır. 7/24 çalışan trafolar için 2–4 yil geri ödeme süresi ile yatirim avantaji sağlar. Enerji etüdü raporunda maliyet-tasarruf analizi sunulur.
Yük Optimizasyonu
Paralel çalışan trafolarin yük dağılımı optimize edilerek bosta kayıplar azaltilir. Düsük yüklü dönemlerde bir trafonun devre dışı bırakılması önemli tasarruf sağlar. Motor yükleri ile birlikte değerlendirilir.
Güç Kalitesi Iyileştirme
Harmonik filtre uygulamasi ile THD seviyesi IEEE 519 limitlerin altina dügürülür. Reaktif güç kompanzasyonu ile güç faktörü iyilestirilir ve ceza maliyetleri ortadan kalkar. Blog yazilarimizda güç kalitesi konulari detaylı islenmektedir.
Ölçüm Sürecimiz
Sahada uyguladığımız 4 adımlı standart ölçüm yaklaşımı:
Ön İnceleme ve Kapsam Belirleme
Tesisinizdeki sistemin teknik özelliklerini, çalışma koşullarını ve mevcut işletim verilerini topluyoruz. Ölçüm noktalarını ve gerekli cihazları belirliyoruz. Bu adım genellikle 1 günde tamamlanır.
Sahada Kalibrasyonlu Ölçüm
Kalibrasyon sertifikalı, akredite cihazlarla sahada veri topluyoruz. Üretim koşullarını etkilemeden gerçek işletim profilini yakalıyoruz. Ölçüm süresi sistem büyüklüğüne göre 1–5 gün arasında değişir.
Veri Analizi ve Hesaplama
Toplanan verileri profesyonel analiz yazılımları ile değerlendiriyoruz. Verim, kayıp ve tasarruf potansiyellerini standartlara göre hesaplıyoruz. Sonuçları benchmark değerleriyle karşılaştırıyoruz.
Raporlama ve Yatırım Önerileri
Detaylı bulgularınızı, geri ödeme süreleri (ROI) ile birlikte uygulanabilir öneriler halinde sunuyoruz. Her öneri için yatırım maliyeti, yıllık tasarruf ve geri ödeme süresi belirtiyoruz.
Kullandığımız Ölçüm Cihazları
Sahada kalibrasyon sertifikalı, akredite cihazlarla çalışıyoruz:
📐 Güç Kalitesi Analizörü (Class A)
Harmonik, flicker, çökme/yükselmeleri ölçer
📐 Termal Kamera
Trafo sargı ve bağlantı sıcaklıklarını görüntüler
📐 Yüklenme Veri Logger
Trafonun gün boyu yük profilini kayıt eder
📐 Güç Faktörü Ölçer
Reaktif güç ihtiyacını belirler
Tüm ölçüm cihazlarımız TÜRKAK akredite kalibrasyon laboratuvarlarında düzenli kalibre edilmektedir.
Transformatör Etüdü Hakkında Sıkça Sorulan Sorular
Hangi Sektörlerde Hizmet Veriyoruz
Bu ölçüm hizmetinden en çok faydalanan sektörler:
Trafo ve güç kalitesi analizi için iletişime geçin
Elektrik altyapınızın kayıplarını ölçelim.
