Eşanjör Ölçümü ve Termal Performans Analizi

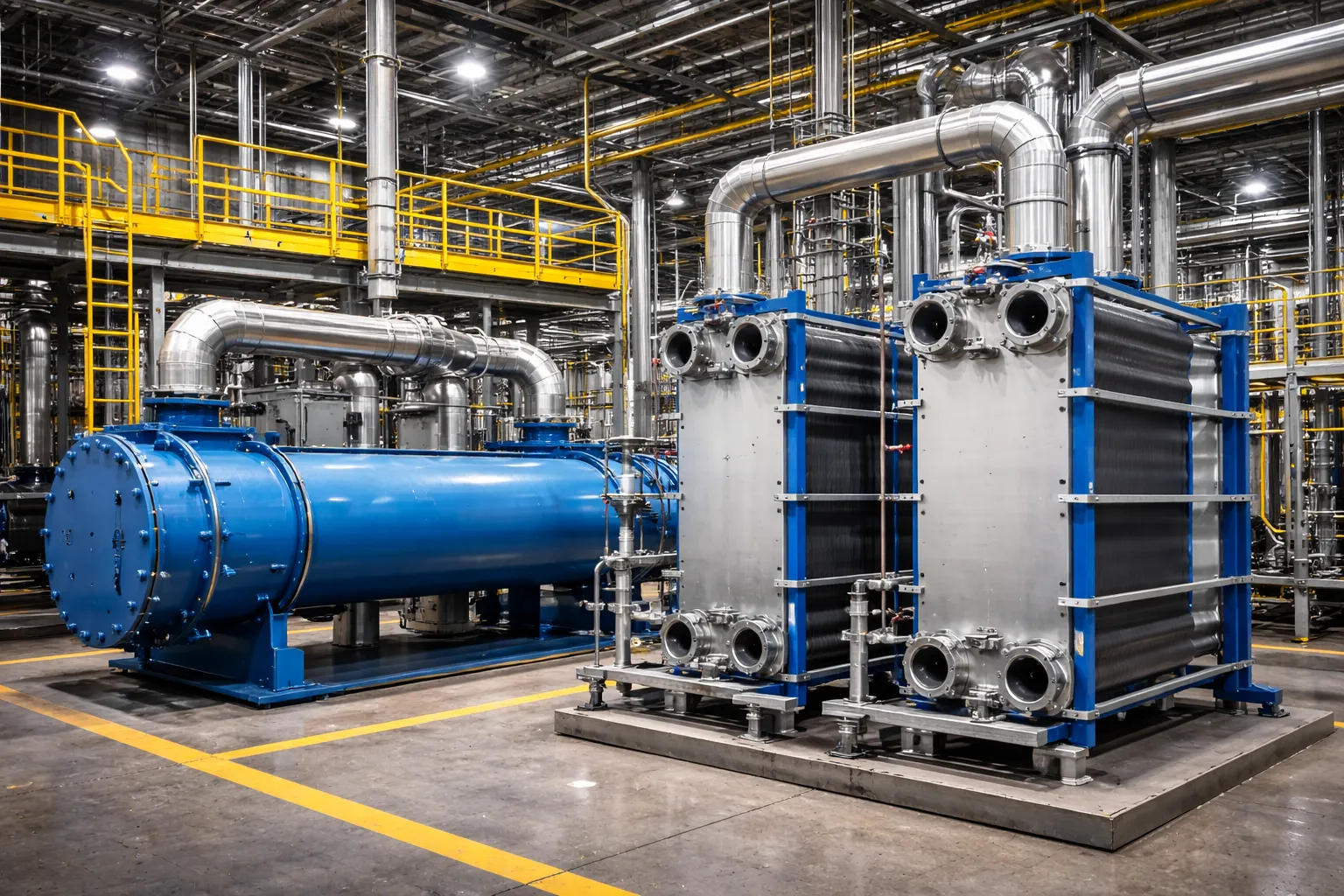

Eşanjörler (ısı değiştiriciler) endüstriyel proseslerde ısı transferinin temel bileşenidir. Kirlenme, yanlış akış oranları ve yetersiz bakım, ısı transfer verimini ciddi ölçüde düşürür. A Class Enerji, yaklaşım sıcaklığı analizi, kirlenme tespiti ve termal performans değerlendirmesi ile eşanjör sisteminizin gerçek durumunu ortaya koyar.
Neler Ölçülür?
- Giriş ve çıkış sıcaklıkları (her iki taraf)
- Yaklaşım sıcaklığı (approach temperature) analizi
- Kirlenme faktörü (fouling factor) hesaplaması
- Akış debileri ve basınç düşüşleri
- Isı transfer katsayısı (U-değeri) hesaplaması
- Termal performans oranı (etkinlik) değerlendirmesi
Tasarruf Fırsatları
- Kimyasal veya mekanik temizlik ile kirlenmenin giderilmesi
- Plaka sayısı veya yüzey alanı optimizasyonu
- Akış yönü ve hız düzenlemesi
- Isı geri kazanım potansiyelinin değerlendirilmesi
- Eşanjör tipi değişikliği önerileri
- Yalıtım iyileştirmeleri ile ısı kayıplarının azaltılması
Ölçüm Yöntemleri
- Temas ve temassız sıcaklık sensörleri ile giriş/çıkış sıcaklıkları
- Ultrasonik debimetre ile akış hızı ölçümleri
- Diferansiyel basınç ölçümü ile kirlenme seviyesi tespiti
- Termal kamera ile yüzey sıcaklık dağılımı analizi
- Veri kaydedici (datalogger) ile sürekli izleme
Teslimatlar
- Her eşanjör için mevcut ve tasarım performansı karşılaştırması
- Kirlenme seviyesi raporu ve temizlik önerileri
- Isı geri kazanım potansiyeli için yatırım ve geri ödeme analizi
- Bakım ve işletme talimatları
- Kontrol listeleri ve uygulama öncelikleri
Eşanjör Etüdünde Ölçüm Yöntemleri
Isı değiştirici performansını belirlemek için sahada uygulanan ölçüm teknikleri
Sıcaklık Ölçümleri
Sıcak ve soğuk tarafın giriş-çıkış sıcaklıkları temas tipi PT100 sensörler ve temassız kızılötesi termometreler ile ölçülür. Approach sıcaklığı ve LMTD hesaplamaları bu verilere dayanır. Kazan etütleri ile entegre değerlendirilir.
Basınç Düşümü
Diferansiyel basınç ölçüm cihazları ile her iki taraftaki basınç farkı ölçülür. Yüksek basınç düşümü, eşanjör yüzeylerindeki kirlenmenin en önemli göstergesidir. Normal işletmede basınç düşümü tasarım değerinin %50 üzerini geçmemelidir.
Debi Ölçümü
Ultrasonik debimetre ile her iki devredeki akış hızları ölçülür. Gerçek debi değerleri tasarım debisiyle karşılaştırılarak kapasite kullanım oranı hesaplanır. Pompa etütleri ile birlikte değerlendirildiğinde sistem genelinde optimizasyon sağlanabilir.
Termal Kamera
Termal görüntüleme ile eşanjör yüzey sıcaklık dağılımı analiz edilir. Düzensiz sıcaklık profilleri, iç kirlenme veya tıkanma bölgelerini gösterir. Enerji etüdü kapsamında tüm ısı transfer ekipmanları termal kamera ile kontrol edilir.
Performans Metrikleri
Eşanjör verimliliğini değerlendirmek için kullanılan temel performans göstergeleri
Etkinlik (Effectiveness)
Eşanjör etkinliği, gerçekleşen ısı transferinin teorik maksimuma oranını gösterir. İyi çalışan bir eşanjör için %70–95 aralığında olmalıdır. Düşük etkinlik değerleri kirlenme, yetersiz debi veya tasarım uyumsuzluğuna işaret eder.
Fouling Faktörü
Kirlilik seviyesine bağlı verim kaybı fouling faktörü ile ifade edilir. Temiz eşanjör için sıfıra yakın olan bu değer, kirlenme arttıkça yükselir. Fouling faktörünün periyodik takibi, enerji yöneticiliği kapsamında temizlik zamanlamasının optimize edilmesini sağlar.
Approach Sıcaklığı ve LMTD
Approach sıcaklığı (yaklaşım farkı) iyi performansta 2–5 °C arasında olmalıdır. LMTD (Log Mean Temperature Difference) ısı transfer hesaplamalarında temel parametredir. Bu iki metrik birlikte değerlendirildiğinde eşanjörün gerçek kapasitesi ortaya çıkar.
Sürekli Performans İzleme
Tek seferlik etüdün ötesinde: eşanjörleri 7/24 izleyip kirlenmeyi erkenden yakalama
Eşanjörlerden alınan sıcaklık, debi ve diferansiyel basınç verisini tek panelde toplayıp her eşanjör için ısı transfer katsayısı (U), kirlenme direnci (Rf), etkinlik (ε) ve basınç düşüşünü gerçek zamanlı izleriz. Sistem mevcut SCADA'nıza (Modbus/OPC-UA) entegre olur, performans düştüğünde otomatik alarm üretir ve ISO 50001 / M&V uyumlu raporlar çıkarır.
🎯 Kestirimci temizlik (CIP)
Asıl kazanç: kirlenme eğilimini sürekli görerek temizliği takvime göre değil, gerçek kirlilik durumuna göre yaptırırsınız — kimyasal, su, duruş ve enerji maliyetlerini birlikte düşürürsünüz.
Hangi ölçüm bize ne söyler?
Debi ölçülmeyen tesiste de izleyebiliriz

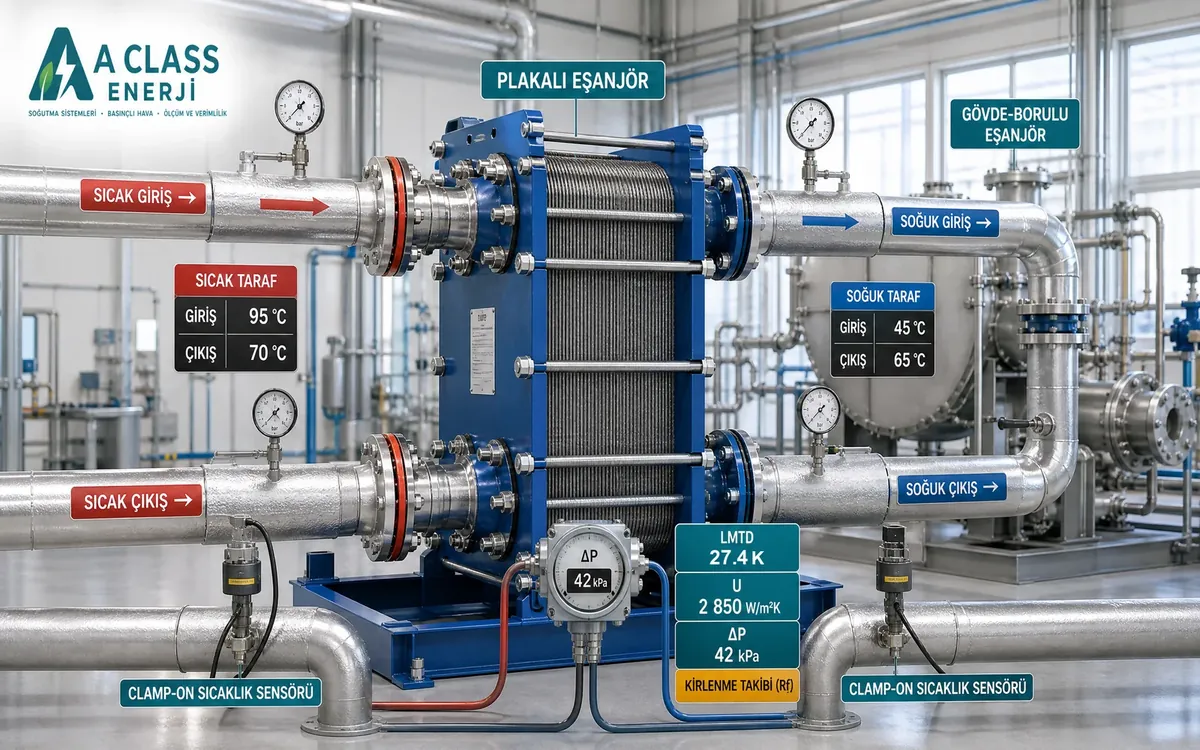

Debi olmadan mutlak kW çıkmasa da, yalnızca 4 sıcaklık ve 1 Δp sensörüyle sağlık ve kirlenme eğilimi izlenir: sıcaklık etkinliği P = (giriş−çıkış)/(sıcak giriş−soğuk giriş) temiz duruma göre düşüyorsa kirlenme var demektir. Debi gerektiğinde clamp-on ultrasonik debimetre (boruyu kesmeden, üretimi durdurmadan) eklenir. Not: buhar/gaz hatlarında clamp-on ultrasonik uygun değildir.
Tasarruf Fırsatları
Eşanjör sistemlerinde uygulanabilecek enerji verimliliği iyileştirmeleri
Periyodik Temizlik: %5–15 Tasarruf
Kimyasal veya mekanik temizlik ile kirlenmenin giderilmesi, ısı transfer katsayısını tasarım değerine yaklaştırır. Temizlik sıklığının optimize edilmesi, gereksiz duruş sürelerini azaltırken verimlilik kayıplarını minimize eder. Chiller sistemleri ile birlikte ele alınmalıdır.
Isı Geri Kazanımı: %10–30 Tasarruf
Atık ısı akımlarından enerji geri kazanımı için ek eşanjör uygulamaları değerlendirilir. Baca gazından, soğutma suyundan veya proses atıklarından ısı geri kazanımı, tesisat ve izolasyon iyileştirmeleriyle birlikte önemli tasarruf sağlar.
Tip Değişikliği ve Kapasite Optimizasyonu
Uygulamaya göre borulu eşanjörden plakalı eşanjöre geçiş veya plaka sayısının optimize edilmesi %3–5 ek verim artışı sağlar. Eşanjör boyutlandırması, soğutma kulesi ve diğer ısı transfer ekipmanlarıyla birlikte değerlendirilir.
Akış ve Kontrol Optimizasyonu
Debi ve sıcaklık kontrol stratejilerinin iyileştirilmesi, eşanjör performansını artırırken enerji tüketimini azaltır. Enerji izleme sistemi ile eşanjör performansının sürekli takibi sağlanarak verim düşüşleri erken tespit edilir.
Ölçüm Sürecimiz
Sahada uyguladığımız 4 adımlı standart ölçüm yaklaşımı:
Ön İnceleme ve Kapsam Belirleme
Tesisinizdeki sistemin teknik özelliklerini, çalışma koşullarını ve mevcut işletim verilerini topluyoruz. Ölçüm noktalarını ve gerekli cihazları belirliyoruz. Bu adım genellikle 1 günde tamamlanır.
Sahada Kalibrasyonlu Ölçüm
Kalibrasyon sertifikalı, akredite cihazlarla sahada veri topluyoruz. Üretim koşullarını etkilemeden gerçek işletim profilini yakalıyoruz. Ölçüm süresi sistem büyüklüğüne göre 1–5 gün arasında değişir.
Veri Analizi ve Hesaplama
Toplanan verileri profesyonel analiz yazılımları ile değerlendiriyoruz. Verim, kayıp ve tasarruf potansiyellerini standartlara göre hesaplıyoruz. Sonuçları benchmark değerleriyle karşılaştırıyoruz.
Raporlama ve Yatırım Önerileri
Detaylı bulgularınızı, geri ödeme süreleri (ROI) ile birlikte uygulanabilir öneriler halinde sunuyoruz. Her öneri için yatırım maliyeti, yıllık tasarruf ve geri ödeme süresi belirtiyoruz.
Kullandığımız Ölçüm Cihazları
Sahada kalibrasyon sertifikalı, akredite cihazlarla çalışıyoruz:
📐 Sıcaklık Veri Logger
Birincil/ikincil giriş-çıkış sıcaklıklarını kayıt eder
📐 Ultrasonik Debimetre
Akışkan debilerini ölçer
📐 Diferansiyel Manometre
Eşanjör basınç düşümünü ölçer (kirlenme göstergesi)
📐 Termal Kamera
Eşanjör yüzey sıcaklık dağılımını görüntüler
Tüm ölçüm cihazlarımız TÜRKAK akredite kalibrasyon laboratuvarlarında düzenli kalibre edilmektedir.
Eşanjör Etüdü Hakkında Sıkça Sorulan Sorular
Hangi Sektörlerde Hizmet Veriyoruz
Bu ölçüm hizmetinden en çok faydalanan sektörler:
Uyguladığımız Standartlar ve Metodoloji
Etüt çalışmalarımız ulusal ve uluslararası standartlara dayanır
EN 16247 — Enerji Etütleri
Etüt süreci, kapsam ve raporlama EN 16247-1 (genel), EN 16247-2 (binalar) ve EN 16247-3 (prosesler) metodolojisine uygun yürütülür.
ISO 50001 — Enerji Yönetimi
Bulgular, sürekli iyileştirme için ISO 50001 enerji yönetim sistemi (EnYS) çerçevesine entegre edilebilecek şekilde raporlanır.
EN 305 / TEMA — Eşanjörler
Isı değiştirici termal performansı ve verim kayıpları EN 305/EN 306 ile TEMA tasarım esaslarına göre değerlendirilir.
