Tesisat İzolasyon Ölçümü ve Termal Kamera Analizi
Buhar, sıcak su ve termal yağ hatlarında izolasyon eksiklikleri ciddi ısı kaybına yol açar. Termal kameralar ve yüzey sıcaklık ölçümleriyle hat, armatür ve flanşlardaki kayıpları belirliyoruz.
İncelediğimiz Alanlar
- Boru, armatür ve flanş yüzey sıcaklıkları
- İzolasyon hasarları ve ısı köprüleri
- Vana ceketleri ve değiştirilebilir izolasyon ihtiyacı
- Kondens hat düzenlemeleri ve kaçak kaynakları
Tasarruf Fırsatları
- Boru ve armatür izolasyonu
- Kondens hat düzenlemeleri
- Kaçakların giderilmesi
- Isı köprülerinin azaltılması
Ölçüm Yöntemleri
Termal Ölçümler
- Termal kamera ile yüzey taraması
- Temas tipi sıcaklık ölçümü (boru, flanş, vana)
- Ortam ve akışkan sıcaklık farkı analizi
- İzolasyon kalınlığı ve iletkenlik ölçümü
- Kondens sıcaklık takibi
- Buhar kalitesi değerlendirmesi
Kayıp Analizi
- İzolasyonsuz hat başına yıllık ısı kaybı hesabı
- Flanş ve vana kayıp envanteri
- Kondens geri kazanım potansiyeli
- Buhar kaçak noktalarının tespiti
- Maliyet bazlı geri ödeme analizi
- İzolasyon kalınlığı optimizasyonu
Teslimatlar
- İzolasyon keşif listesi
- Malzeme kalınlıkları ve uygulama öncelikleri
- Geri ödeme analizi
Bu teslimatın hat bazlı metraj ve malzeme listesiyle birlikte nasıl hazırlandığını izolasyon kalınlık optimizasyon raporu sayfasında ayrıntılı anlattık.
Tesisat Etüdünde Ölçüm Yöntemleri
Boru hatları, vanalar ve izolasyon sistemlerinde uygulanan detaylı saha ölçümleri
Termal Kamera

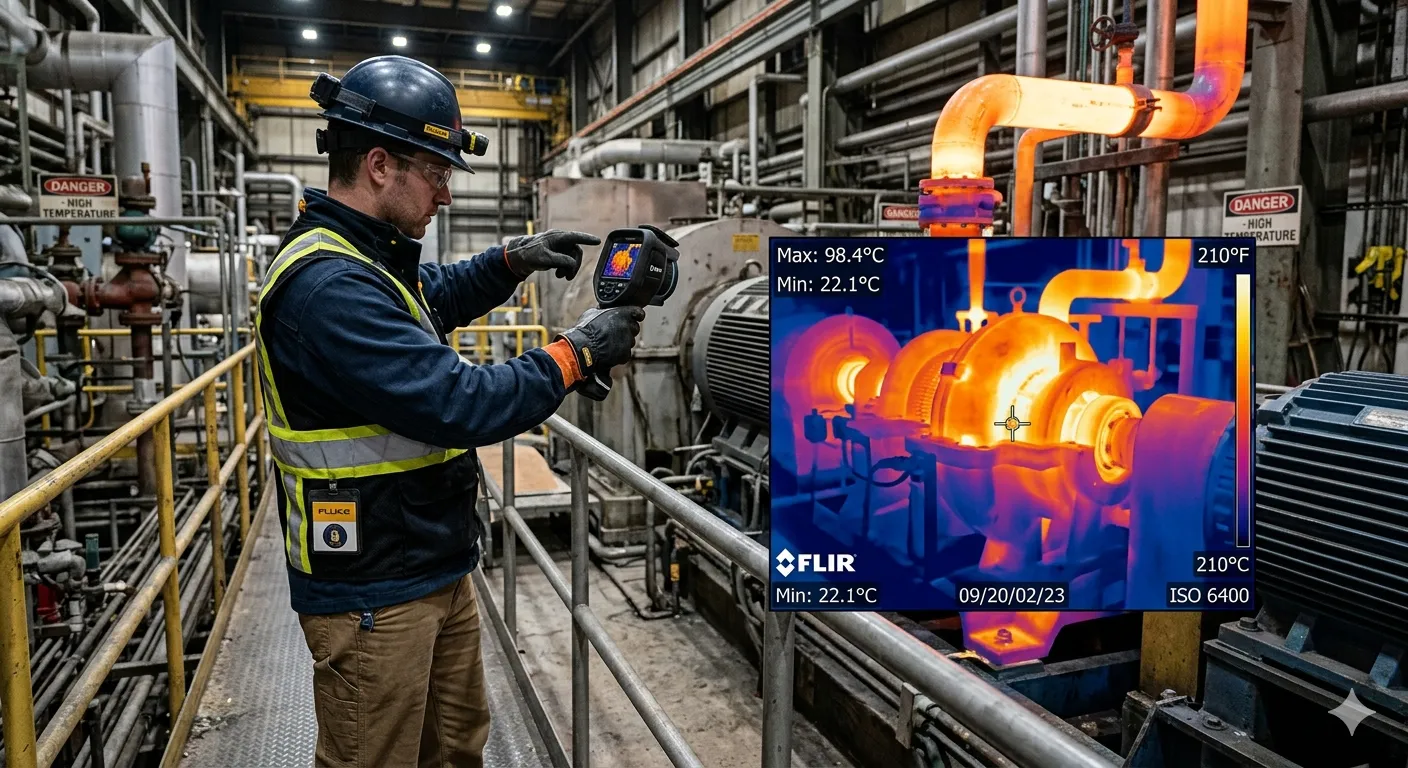

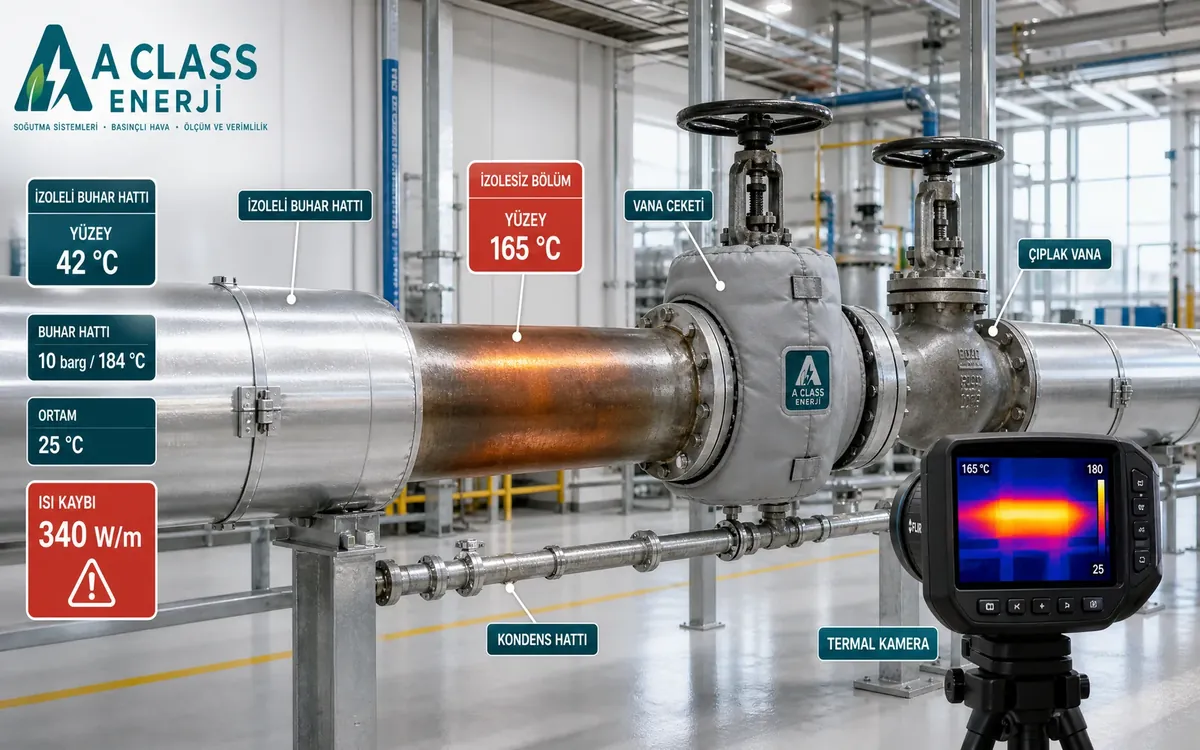

Boru hattı ve vana yüzey sıcaklıkları taranarak izolasyon hasarları, eksik izolasyon bölgeleri ve ısı köprüleri görüntülenir. Tüm hat boyunca sıcaklık dağılım haritası oluşturulur.
Yüzey Sıcaklık Ölçümü
Kontak termometre ile izolasyon altı sıcaklık ölçülür. Boru, flanş ve vana yüzeylerinde noktasal ölçümlerle kayıp hesabı yapılır. Ortam sıcaklığı ile birlikte değerlendirilir.
İzolasyon Kalınlığı
Mevcut izolasyon durumu ve kalınlık ölçümü yapılır. Tasarım kalınlığı ile karşılaştırılarak yetersiz bölgeler belirlenir. Ekonomik izolasyon kalınlığı hesabı ile optimal değer önerilir.
Kondens Hattı Analizi
Kondensat kapanları ve buhar kaçaklari ultrasonik dinleme ve termal kamera ile kontrol edilir. Arızalı kapanlardan kaynaklanan canlı buhar kayıpları tespit edilir. Kazan etüdü ile entegre değerlendirilir.
Performans Metrikleri
Tesisat ve izolasyon sistemlerinde referans aldığımız endüstri değerleri
Izolasyonsuz Boru Kaybı
200 – 800 W/m
Izolasyonsuz buhar borularında metre başına tipik ısı kaybı. Çap ve sıcaklığa göre değişir.
İzolasyon Tasarrufu
> %90 kayıp azaltma
Doğru kalınlıkta izolasyon uygulamasıyla ısı kaybının %90’indan fazlası önlenebilir.
Buhar Kapanı Arıza Oranı
%15 – 30 tipik
Endüstride buhar kapanlarının tipik arıza oranı. Düzenli kontrol programı ile azaltılır.
Yüzey Sıcaklık Hedefi
< 40 °C
Iyi izolasyona sahip sıcak hatlarda beklenen maksimum dış yüzey sıcaklığı (iş güvenliği dahil).
Geri Ödeme Süresi
3 – 12 ay
İzolasyon iyileştirme yatırımları en hızlı geri dönen enerji verimliliği uygulamaları arasındadır.
Referans Standart
EN ISO 12241
Teknik tesisat izolasyonu hesaplama ve uygulama standardı.
Tasarruf Fırsatları
Tesisat etüdü sonrasında en sık önerilen iyileştirme adımları
Boru Izolasyonu
%80–95 kayıp azaltma. Izolasyonsuz veya hasarlı boru hatlarına uygun kalınlıkta izolasyon uygulaması. Cam yünü, taş yünü veya elastomerik malzeme seçimi önerilir.
Vana ve Flanş Ceketleri
Sökülüp takilabilen izolasyon ceketleri ile bakım kolaylığı korunarak vana ve flanş kayıpları azaltılır. Özellikle buhar hatlarında yüksek tasarruf sağlar.
Buhar Kapanı Onarımı
Arızalı kapanlardan kaynaklanan canlı buhar kaçagi giderilir. Tek bir arızalı kapan yılda binlerce kWh enerji israfına yol açabilir. Enerji izleme sistemi ile sürekli takip önerilir.
Kondens Geri Kazanımı
Sıcak kondensatın kazana geri döndürülmesi ile hem enerji hem su tasarrufu sağlanır. Kazan etüdü kapsamında kondens sistemi birlikte değerlendirilir.
Hat Düzenlemesi
Gereksiz uzun hatlar, ölü bacaklar ve yanlış egimli borular düzeltilerek sistem verimi arttirilir. Blog yazılarımızda uygulama örnekleri paylasilmaktadir.
Ölçüm Sürecimiz
Sahada uyguladığımız 4 adımlı standart ölçüm yaklaşımı:
Ön İnceleme ve Kapsam Belirleme
Tesisinizdeki sistemin teknik özelliklerini, çalışma koşullarını ve mevcut işletim verilerini topluyoruz. Ölçüm noktalarını ve gerekli cihazları belirliyoruz. Bu adım genellikle 1 günde tamamlanır.
Sahada Kalibrasyonlu Ölçüm
Kalibrasyon sertifikalı, akredite cihazlarla sahada veri topluyoruz. Üretim koşullarını etkilemeden gerçek işletim profilini yakalıyoruz. Ölçüm süresi sistem büyüklüğüne göre 1–5 gün arasında değişir.
Veri Analizi ve Hesaplama
Toplanan verileri profesyonel analiz yazılımları ile değerlendiriyoruz. Verim, kayıp ve tasarruf potansiyellerini standartlara göre hesaplıyoruz. Sonuçları benchmark değerleriyle karşılaştırıyoruz.
Raporlama ve Yatırım Önerileri
Detaylı bulgularınızı, geri ödeme süreleri (ROI) ile birlikte uygulanabilir öneriler halinde sunuyoruz. Her öneri için yatırım maliyeti, yıllık tasarruf ve geri ödeme süresi belirtiyoruz.
Kullandığımız Ölçüm Cihazları
Sahada kalibrasyon sertifikalı, akredite cihazlarla çalışıyoruz:
📐 Termal Kamera
Boru ve flanş ısı kaçaklarını görüntüler
📐 Yüzey Sıcaklık Ölçer
Temas tipi sıcaklık ölçümü yapar
📐 Ultrasonik Buhar Kapanı Test Cihazı
Arızalı buhar kapanlarını dinleyerek tespit eder
📐 İzolasyon Kalınlık Ölçer
Mevcut izolasyon kalınlığını manyetik prensiple ölçer
Tüm ölçüm cihazlarımız TÜRKAK akredite kalibrasyon laboratuvarlarında düzenli kalibre edilmektedir.
Tesisat ve İzolasyon Etüdü Hakkında Sıkça Sorulan Sorular
Hangi Sektörlerde Hizmet Veriyoruz
Bu ölçüm hizmetinden en çok faydalanan sektörler:
Uyguladığımız Standartlar ve Metodoloji
Etüt çalışmalarımız ulusal ve uluslararası standartlara dayanır
EN 16247 — Enerji Etütleri
Etüt süreci, kapsam ve raporlama EN 16247-1 (genel), EN 16247-2 (binalar) ve EN 16247-3 (prosesler) metodolojisine uygun yürütülür.
ISO 50001 — Enerji Yönetimi
Bulgular, sürekli iyileştirme için ISO 50001 enerji yönetim sistemi (EnYS) çerçevesine entegre edilebilecek şekilde raporlanır.
EN ISO 12241 — Tesisat İzolasyonu
Boru ve ekipman yüzeylerindeki ısı kaybı hesapları EN ISO 12241 ve VDI 2055 esaslarına göre yapılır; izolasyon kalınlık optimizasyonu bu standartlara dayanır.
5627 Sayılı Kanun
Çalışmalarımız 5627 sayılı Enerji Verimliliği Kanunu ve ilgili Yönetmelik gereklilikleriyle uyumlu olarak gerçekleştirilir. Kanun yükümlülükleri →
İzolasyon etüdü randevusu oluşturun
Boru hatlarınızdaki ısı kayıplarını ölçelim.
