Pompa Ölçümü ve Verimlilik Analizi
Pompa sistemleri endüstriyel tesislerin en yaygın enerji tüketicilerinden biridir. Yanlış boyutlandırma, aşınmış çarklar ve kısılmış vanalar ciddi enerji kayıplarına yol açar. A Class Enerji, debi ve basınç ölçümleri, pompa eğrisi analizi, sistem direnci hesaplamaları ve kavitasyon tespiti ile pompalarınızın gerçek performansını ortaya koyar.
Neler Ölçülür?
- Debi ölçümü ve basınç profili analizi
- Pompa eğrisi ile işletme noktası karşılaştırması
- Sistem direnci (sistem kayıp eğrisi) hesaplaması
- Kavitasyon belirtilerinin tespiti (NPSH (Net Pozitif Emme Yüksekliği — Net Positive Suction Head) analizi)
- Motor akım, güç ve verimlilik ölçümleri
- Pompa verimi (%) ve özgül enerji tüketimi
Tasarruf Fırsatları
- Değişken hız sürücü (VSD) uygulamaları
- Pompa çarkı tornalama veya değişimi
- Paralel/seri pompa konfigürasyonu optimizasyonu
- Kısma vanası yerine frekans kontrol geçişi
- Doğru boyutta pompa seçimi ile verim artışı
- Boru hattı kayıplarının azaltılması
Ölçüm Yöntemleri
- Ultrasonik debimetre ile hat üzeri debi ölçümü
- Basınç transmitterleri ile emme/basma basınçları
- Güç analizörü ile elektrik tüketimi ölçümü
- Termal kamera ile rulman ve conta sıcaklıkları
Teslimatlar
- Her pompa için mevcut verim ve optimum verim karşılaştırması
- VSD uygulaması için yatırım, yıllık tasarruf ve geri ödeme süresi
- Pompa değişimi veya çark tornalama önerileri
- Bakım ve işletme talimatları
- Kontrol listeleri ve uygulama öncelikleri
Pompa Etudunde Ölçüm Yöntemleri
Pompa sisteminizin gerçek performansini ortaya koymak için sahada uygulanan ölçüm teknikleri

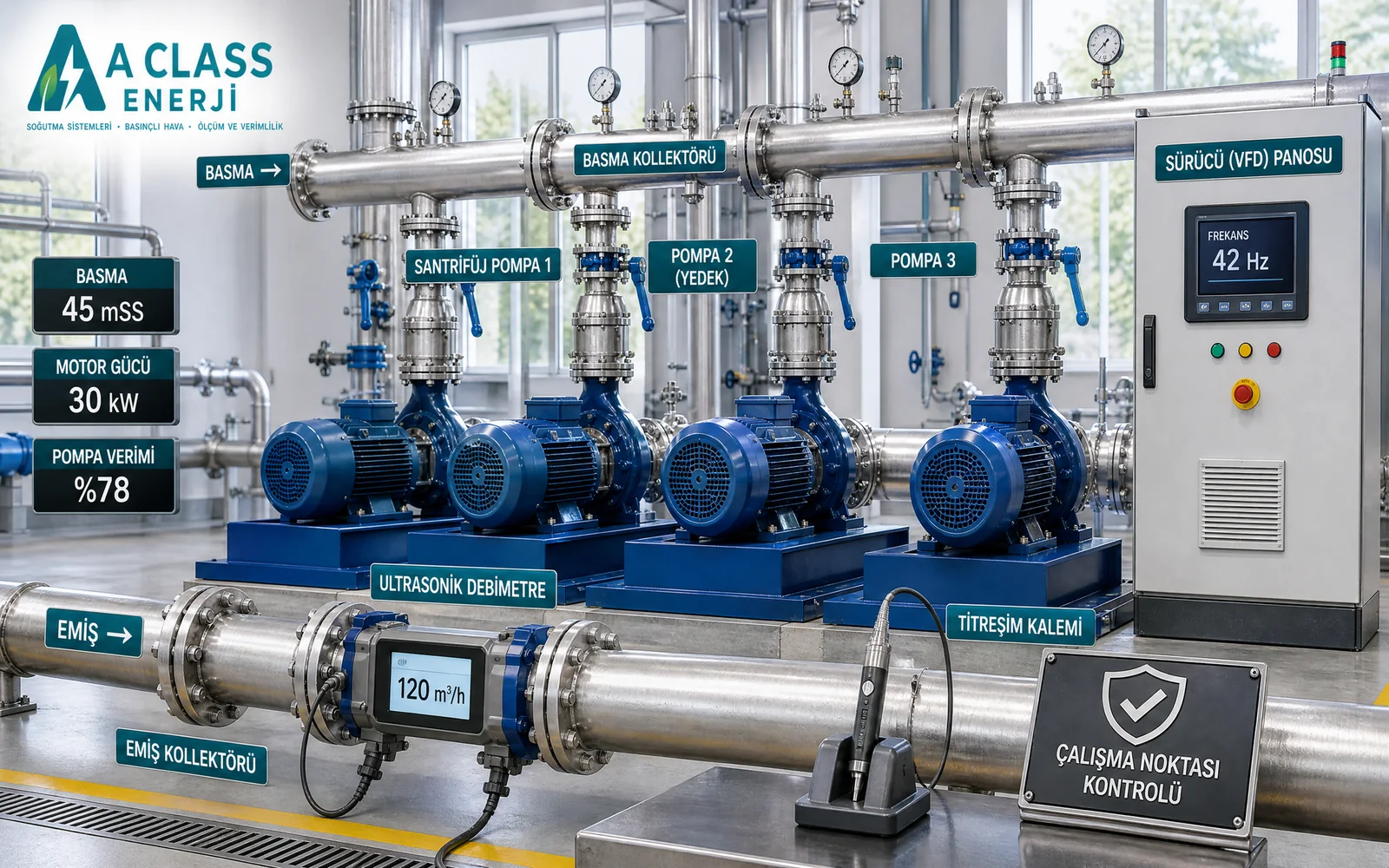

Debi Ölçümü
Ultrasonik debimetre ile hat üzerinden gerçek debi tespiti yapılır. Ölçüm sonuçları pompa egrisindeki tasarım noktasiyla karşılaştırılarak sapma miktari belirlenir. Esanjor etütleri ile birlikte değerlendirildiğinde sistem genelinde debi optimizasyonu sağlanır.
Basınç Ölçümü
Emme ve basma basınçlar basınca transmitterleri ile ölçülür. Toplam basma yüksekliği (TDH) hesaplanarak pompa eğrisi üzerindeki gerçek çalışma noktası belirlenir. Sistem direnci ile pompa kapasite uyumu analiz edilir.
Guc Analizi
Guc analizoru ile motor elektrik tüketimi ölçülür ve pompa verimi hesaplanir. Motor yükleme oranı, guc faktoru ve harmonik bilesenler belirlenir. Bu veriler, enerji etüdü raporunda VSD ve motor değişimi senaryolarinin temelini oluşturur.
Performans Metrikleri
Pompa sistemi verimliligini değerlendirmek için kullanılan temel performans göstergeleri
Pompa Verimi
Santrifuj pompalar için tipik verim aralığı %60-85’tir. Mevcut verim, tasarım verimiyle karşılaştırılarak performans kaybi belirlenir. Verim dususu %10’un uzerindeyse cark aşınması, conta kacagi veya yanlis çalışma noktası gibi sebepler arastirilir.
BEP (En İyi Verim Noktası — Best Efficiency Point) (En Iyi Verim Noktası)
Pompanin tasarım noktasindan sapması BEP (En İyi Verim Noktası — Best Efficiency Point) analizi ile belirlenir. BEP’ten %20’den fazla sapma, enerji israfina ve mekanik sorunlara yol acar. Cark tornalama veya VSD uygulamasi ile pompa, BEP noktasina yaklastirilabilir.
Spesifik Enerji ve VSD Potansiyeli
Spesifik enerji tüketimi (kWh/m3) pompa performansinin temel karşılaştırma olcusudur. Değişken debili sistemlerde kare tork karakteristigi nedeniyle VSD uygulamasi buyuk tasarruf sağlar. VSD/VFD (Değişken Frekans Sürücüsü) rehberimiz detaylı bilgi sunar.
Tasarruf Firsatlari
Pompa sistemlerinde uygulanabilecek temel enerji verimliliği iyileştirmeleri ve beklenen kazanimlar
VSD Uygulamasi: %20–50 Tasarruf
Değişken debili sistemlerde kisma vanasi yerine değişken hızlı surucu (VSD) kullanımı en etkili tasarruf yontemidir. Affinite yasalarina göre debi %20 azaldiginda enerji tüketimi yaklasik %50 duser. Geri ödeme süresi genellikle 1–2 yildir. VSD/VFD (Değişken Frekans Sürücüsü) blog yazimizi inceleyin.
Doğru Boyutlandirma: %10–20 Tasarruf
Asiri boyutlu pompalarin tespiti ve cark tornalama veya pompa değişimi ile doğru boyutlandirma sağlanır. Birden fazla pompa paralel çalışan sistemlerde kademeli çalıştırma stratejisi ile ek tasarruf elde edilir. Enerji yoneticiligi hizmetimiz kapsaminda sürekli optimizasyon sağlanır.
Sistem Optimizasyonu
Boru hattı kayıplarının azaltılması, gereksiz dirseklerin kaldırılması ve vana konumlarının optimize edilmesi ile sistem direnci düşürülür. Tesisat etütleri ile birlikte değerlendirildiğinde boru çapı optimizasyonu ve izolasyon iyileştirmeleri de planlanır.
Motor Verimi Iyileştirmesi
Dusuk verimli motorlarin IE3 veya IE4 sinifi yüksek verimli motorlarla değiştirilmesi %3–7 ek tasarruf sağlar. Elektrik motorlari etütleri kapsaminda motor değişim önceliklendirmesi yapılır.
Ölçüm Sürecimiz
Sahada uyguladığımız 4 adımlı standart ölçüm yaklaşımı:
Ön İnceleme ve Kapsam Belirleme
Tesisinizdeki sistemin teknik özelliklerini, çalışma koşullarını ve mevcut işletim verilerini topluyoruz. Ölçüm noktalarını ve gerekli cihazları belirliyoruz. Bu adım genellikle 1 günde tamamlanır.
Sahada Kalibrasyonlu Ölçüm
Kalibrasyon sertifikalı, akredite cihazlarla sahada veri topluyoruz. Üretim koşullarını etkilemeden gerçek işletim profilini yakalıyoruz. Ölçüm süresi sistem büyüklüğüne göre 1–5 gün arasında değişir.
Veri Analizi ve Hesaplama
Toplanan verileri profesyonel analiz yazılımları ile değerlendiriyoruz. Verim, kayıp ve tasarruf potansiyellerini standartlara göre hesaplıyoruz. Sonuçları benchmark değerleriyle karşılaştırıyoruz.
Raporlama ve Yatırım Önerileri
Detaylı bulgularınızı, geri ödeme süreleri (ROI) ile birlikte uygulanabilir öneriler halinde sunuyoruz. Her öneri için yatırım maliyeti, yıllık tasarruf ve geri ödeme süresi belirtiyoruz.
Kullandığımız Ölçüm Cihazları
Sahada kalibrasyon sertifikalı, akredite cihazlarla çalışıyoruz:
📐 Ultrasonik Debimetre
Boruyu kesmeden dış yüzeyden debi ölçer
📐 Güç Analizörü
Pompa motoru elektriksel verilerini kayıt eder
📐 Basınç Sensörü
Emme ve basma basınçlarını eş zamanlı ölçer
📐 Tork Ölçer
Mekanik şaft gücünü doğrudan ölçer
📐 Vibrasyon Analizörü
Kavitasyon ve yatak aşınmasını tespit eder
Tüm ölçüm cihazlarımız TÜRKAK akredite kalibrasyon laboratuvarlarında düzenli kalibre edilmektedir.
Pompa Sistemi Etüdü Hakkında Sıkça Sorulan Sorular
Hangi Sektörlerde Hizmet Veriyoruz
Bu ölçüm hizmetinden en çok faydalanan sektörler:
Pompa etüdü için teklif alın
Debi, basınç ve enerji tüketimini birlikte analiz edelim; pompa sisteminizin gerçek verimliliğini ortaya koyalım.
