Soğutma Kulesi Ölçümü ve Performans Analizi
Soğutma kuleleri, chiller ve proses soğutmanın kritik bileşenidir. Çıkış suyu ile yaş termometre farkı, fan güçleri, dolaşım debisi ve su kalitesi parametreleri incelenir.
İnceleme Başlıkları
- Approach (yaklaşım sıcaklığı) değeri ve fan güçleri
- Dolaşım debisi ve su kalitesi
- Nozul, dağıtıcı ve dolgu durumu
- İşletme ve bakım alışkanlıkları
Tasarruf Fırsatları
- Fan kontrolü ve VSD
- Dolgu/nozul iyileştirmeleri
- Su arıtma optimizasyonu
- Approach değerinin iyileştirilmesi
Ölçüm Yöntemleri
Performans Ölçümleri
- Giriş/çıkış su sıcaklığı ölçümü
- Yaş termometre (wet-bulb) sıcaklığı
- Approach ve range değerleri hesabı
- Su debisi ölçümü
- Fan motor güç tüketimi
- Drift (sürüklenme) kayıp tespiti
Verimlilik Analizi
- Kule etkinlik oranı (effectiveness) hesabı
- Fan hız kontrolü değerlendirmesi
- Su dağıtım düzgünlüğü kontrolü
- Dolgu malzemesi durumu incelemesi
- Blowdown oranı optimizasyonu
- Mevsimsel performans karşılaştırması
Teslimatlar
- Performans göstergeleri raporu
- Bakım ve işletme talimatları
- Yatırım–tasarruf analizi

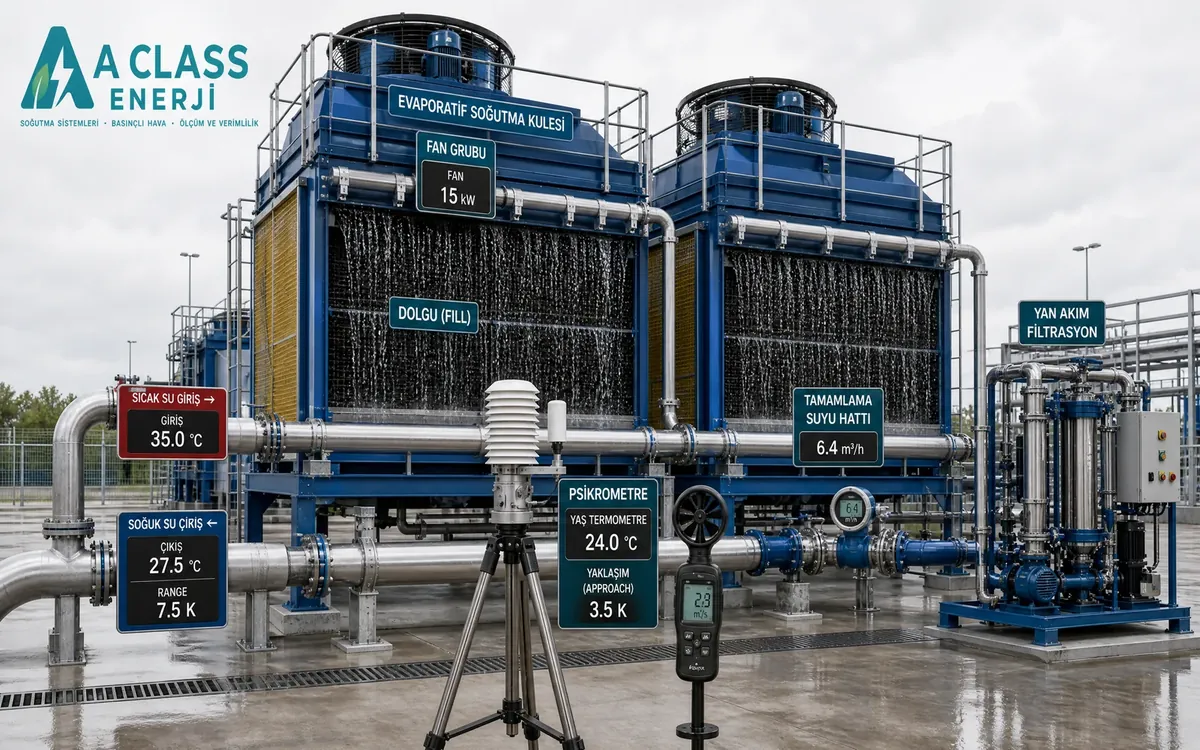

Soğutma Kulesi Etüdünde Ölçüm Yöntemleri
Kalibrasyonlu cihazlarla sahada gerçekleştirilen detaylı ölçümler ile soğutma kulesi performansı kapsamlı biçimde değerlendirilir.
Su Sıcaklık Profili
Giris-çıkış su sicakliklari hassas termokupl ve PT100 sensörleri ile ölcülür. Approach (yaklasim sıcaklığı) ve range değerleri hesaplanarak kulenin tasarım performansiyla karsilastirilir. Yas termometre sıcaklığı esliğinde kulenin termal kapasitesi belirlenir.
Hava Debisi Ölcümü
Fan performansi anemometre ile ölcülerek hava akis profili cikarilir. Fan kanat acilari, kayış gerginliği ve motor devir sayilari kontrol edilir. Hava dagitim düzgünlügü kule kesiti boyunca dogrulanarak ölü bölgeler tespit edilir.
Su Debisi Ölcümü
Ultrasonik debimetre ile dolaşım debisi non-invaziv olarak ölcülür. Tasarım debisi ile mevcut debi karşılaştırılarak pompanin çalışma noktası degerlendirmesi yapılır. Debi ölcümü L/G oraninin hesaplanmasinda kritik veri sağlar.
Su Kalitesi Analizi
Iletkenlik, pH, sertlik ve biyolojik kontrol parametreleri yerinde ölcülür. Konsantrasyon oranları (cycles of concentration) hesaplanarak blöf suyu miktari optimize edilir. Korozyon ve kireçlenme riskleri degerlendirilerek su kimyasi önerileri sunulur.
Performans Metrikleri ve Benchmark
Endüstriyel sogutma kulelerinde hedeflenmesi gereken temel performans göstergeleri ve referans degerler.
Range
5-10°C tipik endüstriyel değer. Giris-çıkış su sıcaklık farki olarak tanimlanir ve kulenin ısı atim kapasitesini gösterir.
Approach
3-5°C iyi performans göstergesi. Çıkış suyu ile yas termometre sıcaklığı arasindaki fark olup kulenin termodinamik sinirini yansitir.
L/G Oranı
1.0-1.5 optimal aralik. Su/hava kütle debi oranı kulenin sogutma verimini doğrudan etkiler ve dolgu tipine göre ayarlanir.
Fan Gücü
kW/ton sogutma kapasitesi bazinda değerlendirilir. Enerji izleme sistemi ile sürekli takip edilerek mevsimsel optimizasyon sağlanır.
Drift Kaybi
%0.001-0.005 kabul edilebilir aralik. Modern drift eliminatörler ile su kaybi minimize edilir ve çevresel etki azaltilir.
Kule Etkinliği
Gerçek sogutma / teorik maksimum sogutma oranı olarak hesaplanir. %60 üzeri degerler iyi performansi işaret eder.
Tasarruf Firsatlari
Sogutma kulesi etüdü sonuçlarina göre uygulanabilecek enerji ve su tasarrufu önlemleri.
VSD ile Fan Kontrolü
Değişken hızlı sürücü (VSD) uygulamasi ile fan hızı sogutma talebine göre ayarlanir. Küp yasasi geregi yarim hizda fan enerjisi %87 azalır. Motor etüdü ile birlikte değerlendirilir.
Dolgu ve Nozul Yenileme
Eskimis veya kireclenmis dolgu malzemesinin değiştirilmesi kule kapasitesini %20–40 artirabilir. Nozul bakımı ile su dagitim düzgünlügü iyilestirilir ve ölü bölgeler ortadan kaldirilir.
Su Aritma Optimizasyonu
Konsantrasyon oraninin 3’ten 5’e çıkarılması blöf suyunu %40 azaltır. Doğru kimyasal dozlama ile korozyon ve kireçlenme kontrol altina alinir. Chiller sistemi ile entegre değerlendirme yapılır.
Enerji etüdü kapsaminda sogutma kulesi analizi için iletisime gecin. Ilgili konular: Blog yazilarimiz
Ölçüm Sürecimiz
Sahada uyguladığımız 4 adımlı standart ölçüm yaklaşımı:
Ön İnceleme ve Kapsam Belirleme
Tesisinizdeki sistemin teknik özelliklerini, çalışma koşullarını ve mevcut işletim verilerini topluyoruz. Ölçüm noktalarını ve gerekli cihazları belirliyoruz. Bu adım genellikle 1 günde tamamlanır.
Sahada Kalibrasyonlu Ölçüm
Kalibrasyon sertifikalı, akredite cihazlarla sahada veri topluyoruz. Üretim koşullarını etkilemeden gerçek işletim profilini yakalıyoruz. Ölçüm süresi sistem büyüklüğüne göre 1–5 gün arasında değişir.
Veri Analizi ve Hesaplama
Toplanan verileri profesyonel analiz yazılımları ile değerlendiriyoruz. Verim, kayıp ve tasarruf potansiyellerini standartlara göre hesaplıyoruz. Sonuçları benchmark değerleriyle karşılaştırıyoruz.
Raporlama ve Yatırım Önerileri
Detaylı bulgularınızı, geri ödeme süreleri (ROI) ile birlikte uygulanabilir öneriler halinde sunuyoruz. Her öneri için yatırım maliyeti, yıllık tasarruf ve geri ödeme süresi belirtiyoruz.
Kullandığımız Ölçüm Cihazları
Sahada kalibrasyon sertifikalı, akredite cihazlarla çalışıyoruz:
📐 Yaş Termometre
Dış ortam yaş hazne sıcaklığını ölçer (yaklaşım sıcaklığı için)
📐 Ultrasonik Debimetre
Soğutma suyu debisini ölçer
📐 Güç Analizörü
Fan motor enerji tüketimini kayıt eder
📐 Konsantrasyon Ölçer
Su kimyası ve konsantrasyon oranını izler
📐 Anemometre
Fan çıkış hava hızını ölçer
Tüm ölçüm cihazlarımız TÜRKAK akredite kalibrasyon laboratuvarlarında düzenli kalibre edilmektedir.
Soğutma Kulesi Etüdü Hakkında Sıkça Sorulan Sorular
Hangi Sektörlerde Hizmet Veriyoruz
Bu ölçüm hizmetinden en çok faydalanan sektörler:
Uyguladığımız Standartlar ve Metodoloji
Etüt çalışmalarımız ulusal ve uluslararası standartlara dayanır
EN 16247 — Enerji Etütleri
Etüt süreci, kapsam ve raporlama EN 16247-1 (genel), EN 16247-2 (binalar) ve EN 16247-3 (prosesler) metodolojisine uygun yürütülür.
ISO 50001 — Enerji Yönetimi
Bulgular, sürekli iyileştirme için ISO 50001 enerji yönetim sistemi (EnYS) çerçevesine entegre edilebilecek şekilde raporlanır.
CTI ATC-105 / EN 14705 — Soğutma Kulesi
Soğutma kulesi termal performansı ve yaklaşım (approach) değerleri CTI ATC-105 ve EN 14705 test esaslarına göre değerlendirilir.
5627 Sayılı Kanun
Çalışmalarımız 5627 sayılı Enerji Verimliliği Kanunu ve ilgili Yönetmelik gereklilikleriyle uyumlu olarak gerçekleştirilir. Kanun yükümlülükleri →
