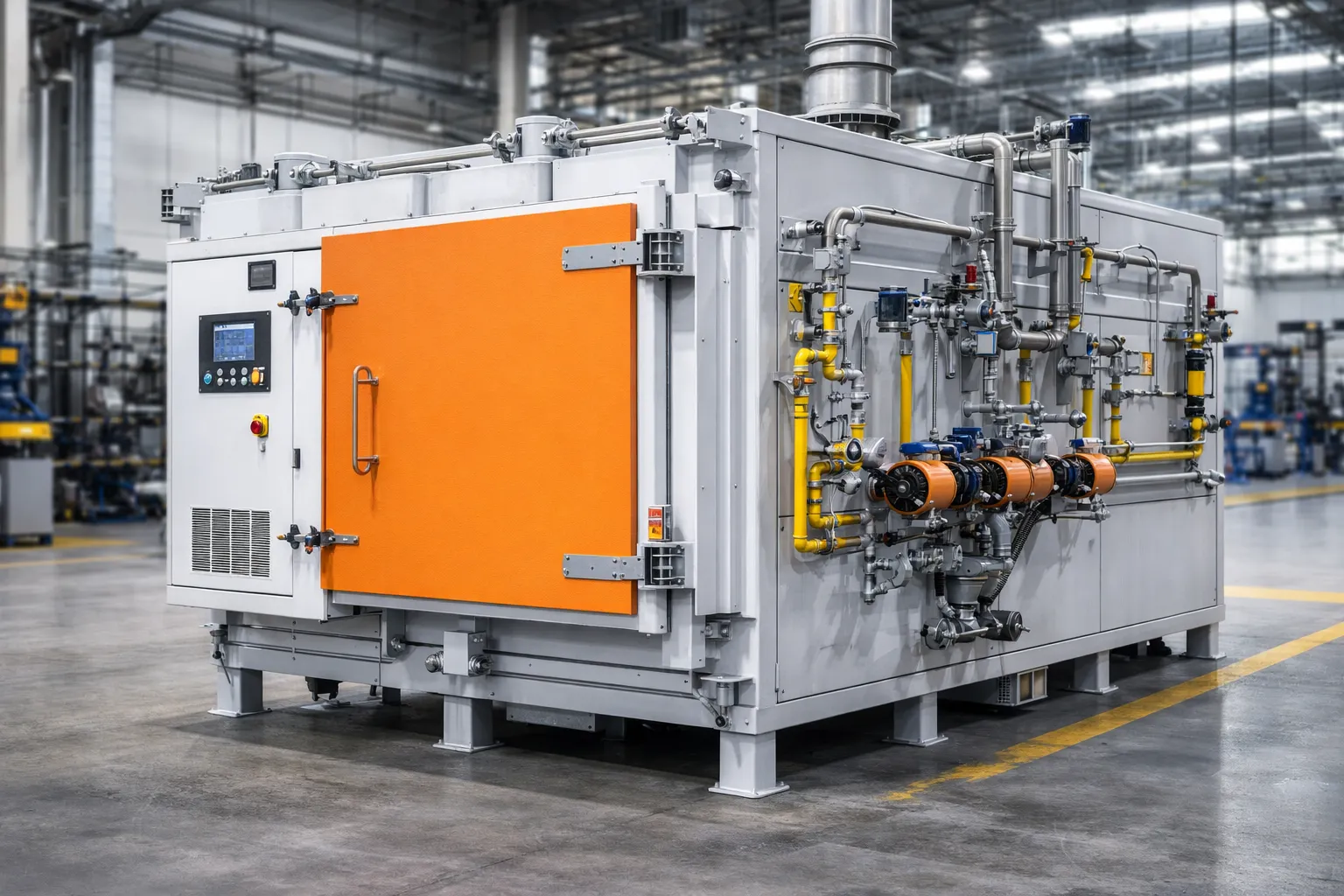

Fırın Ölçümü ve Yanma Verimi Analizi
Endüstriyel fırınlarda yanma verimi, sızdırmazlık ve refrakter durumu enerji kullanımını belirler. Baca gazı analizi, egzoz sıcaklığı, fırın yük profili ve kapak/kapı kaçakları ölçülür.
İncelediğimiz Alanlar
- Baca gazı analizi ve egzoz sıcaklığı
- Fırın yük profili ve işletme düzeni
- Kapak/kapı kaçakları ve sızdırmazlık
- Refrakter ve yüzey kayıpları
Tasarruf Fırsatları
- Atık ısı geri kazanımı
- Refrakter iyileştirme
- Brülör ve otomasyon güncellemesi
- Optimum bekleme sıcaklıkları
- Üretim planına uygun çalışma stratejisi
Teslimatlar
- Uygulanabilir öneriler
- Üretim kalitesini koruyan kontrol planı
- Geri ödeme analizi
Fırın Etüdünde Ölcüm Yöntemleri
Endüstriyel firinlarda enerji kayıplarını tespite yönelik sahada gerçeklestirilen kapsamli ölcümler.
Baca Gazi Analizi
Portatif baca gazi analizörü ile O2, CO, CO2, NOx konsantrasyonlari ve baca gazi sıcaklığı ölcülür. Bu verilerle yanma verimi hesaplanir ve fazla hava oranı belirlenir. Yanma optimizasyonu ile verimde %2–5 iyileştirme potansiyeli değerlendirilir.
Sıcaklık Profili
Fırın iç sıcaklık dağılımı termokupl dizileri ile ölcülerek homojenlik analizi yapılır. Sıcak ve soguk bölgeler haritalanir, ürün kalitesini etkileyen sıcaklık farkliliklari tespit edilir. Isıtma ve sogutma egrileri kaydedilerek optimum çevrim süreleri belirlenir.
Termal Kamera
Dış yüzey kayıpları infrared termal kamera ile haritalanir. Refrakter hasari, izolasyon bozulmaları ve sıcak gaz kaçaklari görsel olarak tespit edilir. Yüzey sicakliklari ile kayıp hesabı yapılarak izolasyon iyileştirme potansiyeli ortaya konur.
Enerji Dengesi
Firina giren ve cikan tüm enerji akışları haritalanir: yakit girdisi, ürüne aktarilan ısı, baca gazi kaybi, yüzey kaybi, sogutma suyu kaybi ve diger kayıplar. Bu denge tablosu ile en büyük kayıp kalemlerinin önceligi belirlenerek enerji etüdü raporuna islenir.
Performans Metrikleri
Endüstriyel fırın verimliligini değerlendirmek için kullanılan temel göstergeler ve referans degerler.
Yanma Verimi
%85-95 hedef aralik. Baca gazi sıcaklığı ve fazla hava oranina bağlı olarak hesaplanir. Düsük baca gazi sıcaklığı yüksek verimi işaret eder.
Baca Gazi Sıcaklığı
Proses sicakliginin 150-250°C üzerinde olması beklenir. Bu farkin minimize edilmesi ısı geri kazanim potansiyelini arttirir.
Fazla Hava Oranı
Dogalgaz firinlarinda %10-15 fazla hava optimumdur. Her %10 fazla hava verimi yaklasik %1 düsürür.
Yüzey Kaybi
Dış yüzey sıcaklığı 60°C altında tutulmalidir. 200°C yüzeyde kayıp 60°C yüzeye göre 5–6 kat fazladir.
Özgül Enerji
kWh/ton ürün veya m³ dogalgaz/ton ürün bazinda izlenir. Benzer tesislerle kiyaslama (benchmark) yapılır.
Isıtma Süresi
Optimum ısıtma eğrisi ile gereksiz bekleme ve asiri ısıtma önlenir. Otomasyon ile enerji ve zaman tasarrufu sağlanır.
Tasarruf Firsatlari
Fırın etüdü sonuclarina dayanarak uygulanabilecek enerji verimliliği iyileştirme önlemleri.
Atik Isı Geri Kazanimi
Baca gazi isisinin rekuperatör veya rejeneratör ile yanma havasini ön isitmada kullanilmasi %15–50 yakit tasarrufu sağlar. Baca gazi isisi ayrica proses suyu ısıtma veya kazan besleme suyu ön isitmada değerlendirilir.
Izolasyon Iyileştirme
Seramik elyaf veya mikro gözenekli izolasyon kullanımı ile yüzey kayıpları %80’e kadar azaltilir. Refrakter onarim ve yenileme ile fırın enerji tüketimi %5–15 düser. Tesisat izolasyonu ile birlikte değerlendirilir.
Brülör ve Otomasyon
Modern oransal brülör ve otomasyon sistemi ile yanma verimi sürekli optimumda tutulur. Hava/yakit oranı otomatik ayarlanir ve ısıtma eğrisi ürün gereksinimlerine göre programlanir. Ocak sistemleri ile benzer yaklasimlar uygulanır.
Kapsamli enerji etüdü hizmetimiz ile fırın verimliligini artirin. Enerji izleme sistemi ile sürekli performans takibi saglayin.
Ölçüm Sürecimiz
Sahada uyguladığımız 4 adımlı standart ölçüm yaklaşımı:
Ön İnceleme ve Kapsam Belirleme
Tesisinizdeki sistemin teknik özelliklerini, çalışma koşullarını ve mevcut işletim verilerini topluyoruz. Ölçüm noktalarını ve gerekli cihazları belirliyoruz. Bu adım genellikle 1 günde tamamlanır.
Sahada Kalibrasyonlu Ölçüm
Kalibrasyon sertifikalı, akredite cihazlarla sahada veri topluyoruz. Üretim koşullarını etkilemeden gerçek işletim profilini yakalıyoruz. Ölçüm süresi sistem büyüklüğüne göre 1–5 gün arasında değişir.
Veri Analizi ve Hesaplama
Toplanan verileri profesyonel analiz yazılımları ile değerlendiriyoruz. Verim, kayıp ve tasarruf potansiyellerini standartlara göre hesaplıyoruz. Sonuçları benchmark değerleriyle karşılaştırıyoruz.
Raporlama ve Yatırım Önerileri
Detaylı bulgularınızı, geri ödeme süreleri (ROI) ile birlikte uygulanabilir öneriler halinde sunuyoruz. Her öneri için yatırım maliyeti, yıllık tasarruf ve geri ödeme süresi belirtiyoruz.
Kullandığımız Ölçüm Cihazları
Sahada kalibrasyon sertifikalı, akredite cihazlarla çalışıyoruz:
📐 Baca Gazı Analizörü
Yanma verimi için O₂, CO, CO₂ ölçer
📐 Termal Kamera
Refrakter durumunu ve duvar kayıplarını görüntüler
📐 Pirometre (Yüksek Sıcaklık)
1000°C üzeri yüzey sıcaklıklarını temassız ölçer
📐 Yakıt Debimetre
Saatlik yakıt tüketimini ölçer
📐 Termoçift Probu
Fırın iç sıcaklık profilini çıkarır
Tüm ölçüm cihazlarımız TÜRKAK akredite kalibrasyon laboratuvarlarında düzenli kalibre edilmektedir.
