Buhar kapanı arızası nasıl tespit edilir?

MIYAWAKI Dr. Trap gibi ultrasonik ölçüm cihazları kapanın vibrasyonunu ve giriş sıcaklığını eş zamanlı ölçer. 4 ana arıza tipi tespit edilir: Leak (kaçak — Blow/Medium/Small), T-Low (düşük sıcaklık), Plugged (tıkalı) ve OOS (çalışma dışı). Kapan başı 2-10 saniyede ölçüm tamamlanır.

Arızalı buhar kapanı ne kadar buhar kaybeder?

Kaçak seviyesine göre değişir: Small (Küçük) kaçak ~2 kg/h, Medium (Orta) ~5 kg/h, Large (Büyük) ~9 kg/h, Blow (Tam açık) 15-30 kg/h. 3.600 saat/yıl çalışma ve 40 Euro/ton buhar maliyetiyle, tek bir Large kaçaklı kapan yıllık ~3.500-4.000 Euro kayıp yaratır.

T-Low (düşük sıcaklık) ve Plugged (tıkalı) arızaları arasındaki fark nedir?

T-Low arızası, kapanın olması gereken doymuş buhar sıcaklığının çok altında çalışması durumudur — genellikle küçük seçim hatası, orifis tıkanması veya basınç düşüklüğü kaynaklıdır. Plugged ise kapanın tamamen kapalı kalması, giriş sıcaklığının 40°C altına düşmesidir. Her iki durum da ekipmanda kondens birikimine ve ısıtma veriminin düşmesine yol açar.

Buhar kapanı denetimi sonrası ne kadar tasarruf sağlanır?

Tipik bir endüstriyel tesiste 50 kapan, %15 arıza oranı varsayımıyla yıllık 19.000-20.000 Euro tasarruf sağlanır. Bunun yanında CO2 emisyon azaltımı (~105.000 kg/yıl), ekipman ısıl verim artışı, korozyon azalması ve koç darbesi (water hammer) risk azaltımı gibi yan faydalar elde edilir.

Sistem Etüdü

Buhar Kapanı (Steam Trap) Etüdü

Buhar hattınızdaki kapanların ultrasonik ölçüm ile durumunu tespit ediyoruz. Tipik tesislerde her yıl %15-25 arıza oranı yaşanır ve fark edilmeden yıllık 10.000-50.000 € buhar kaybına yol açar. MIYAWAKI Dr. Trap profesyonel ölçüm cihazıyla her kapanı 2-10 saniyede analiz ediyor, detaylı rapor sunuyoruz.

Teklif Alın 💨 Hesaplayıcı

%15-25

Yıllık tipik arıza oranı

2-10 sn

Kapan başı ölçüm süresi

Yılda 2x

Önerilen denetim sıklığı

~19.000 €

Tipik 50 kapanlı tesis yıllık tasarruf

Buhar Kapanlarında 4 Ana Arıza Tipi

Ultrasonik ölçüm cihazımız her arıza tipini farklı vibrasyon ve sıcaklık imzasıyla tespit eder

🔴 Leak (Buhar Kaçağı)

Kapan içindeki çalışan parçalarda meydana gelen aşınma sebebiyle canlı buharın kısmen veya tamamen kaçırılması. 3 alt seviye:

Blow (Tam açık): 15-30 kg/h kayıp — yılda binlerce € maliyet
Medium (Orta): ~5 kg/h kayıp — ~2.700 €/yıl
Small (Küçük): ~2 kg/h kayıp — ~750 €/yıl

Yan etki: Kondens dönüş hatlarında basınç artışı, diğer kapanların tahliyesini zorlaştırma.

🟡 T-Low (Düşük Sıcaklık)

Kapan girişindeki sıcaklık, çalıştığı basınçtaki doymuş buhar sıcaklığının çok altında. Çoğunlukla şu durumlarda görülür:

Kapan kapasitesinin küçük seçilmesi
Orifis kısmen tıkanmış (pislik birikimi)
Fark basıncının bilinenden daha düşük olması

Yan etki: Ekipmanda kondens birikimi, ısıtma veriminin düşmesi.

🔵 Plugged (Tıkalı / Bloke)

Mekanizma arızası veya pislik nedeniyle kapanın tamamen kapalı kalması. Giriş sıcaklığı 40°C altına düşer — manuel kontrolde bile fark edilir.

Yan etki: Kondens hiç tahliye edilemez, ekipman içinde birikir. Isıtma yapılamaz, korozyon hızlanır, koç darbesi (water hammer) riski oluşur.

⚪ OOS (Out Of Service)

Üretim hattı veya proses kapalı durumda — kapan ölçüm anında aktif çalışmıyor. Arıza değildir, sadece o anki ölçüm yapılamaz, sonraki denetimde tekrar değerlendirilir.

Ölçüm Yöntemimiz

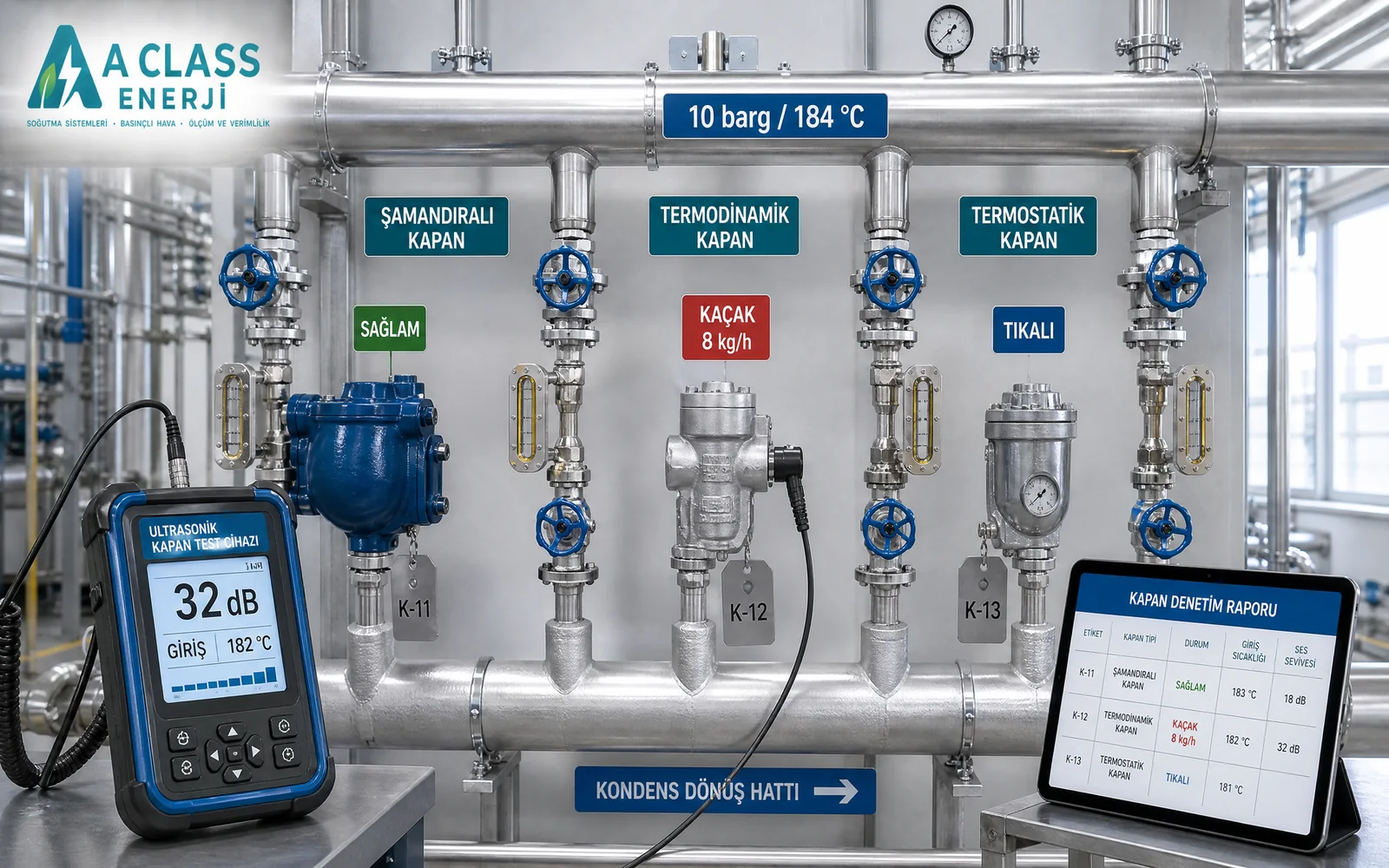

MIYAWAKI Dr. Trap profesyonel ultrasonik buhar kapanı analiz cihazı ile saha ölçümü

📊 Ultrasonik + Sıcaklık

Cihaz, kapanın yarattığı ultrasonik vibrasyonu (10-40 kHz aralığında) ve giriş yüzey sıcaklığını eş zamanlı ölçer. Bu iki veriyi birleştirerek arıza tipini otomatik tespit eder.

⚡ Hızlı Tarama

Her kapan başı 2-10 saniye ölçüm. 50-100 kapanlı bir tesis tek günde taranır. Üretimi durdurmadan, hat kapatmadan yapılır.

📑 Detaylı Rapor

Her kapan için: tip, marka, basınç, sıcaklık, arıza durumu, buhar kaybı (kg/h ve €/yıl), CO₂ emisyonu. Excel'e aktarılabilir tablo + grafik analizleri.

🛠️ Süreç Adımları

Etiketleme: Her kapana benzersiz numara ve etiket konur
Envanter: Lokasyon, tip, marka, basınç, boyut bilgileri kaydedilir
Saha Ölçümü: Ultrasonik cihaz ile her kapan vibrasyon + sıcaklık ölçümü
Yazılım Analizi: Verilerin SurveyPro yazılımında işlenmesi, arıza tespiti
Raporlama: Kayıp kg/h, €/yıl, CO₂ emisyonu, kapan başı detay tablo
Öneri: Önceliklendirilmiş onarım/değişim planı, periyodik denetim takvimi

📈 Sektör Verisi (Örnek 51 Kapanlı Tesis)

Metrik	Değer
Ölçülen kapan	51
Arızalı kapan	8 (%15)
Yıllık buhar kaybı	486.360 kg
Yıllık maliyet	19.455 €
CO₂ emisyonu	105.120 kg/yıl

Varsayım: 3.600 sa/yıl (300 gün × 12 saat), 40 €/ton buhar maliyeti

Buhar Kapanı Tipleri

Endüstride yaygın kullanılan kapan tipleri ve özellikleri

🔵 Float (Şamandıralı)

En yaygın tip — pazarın yaklaşık %70-75'i. Kondens biriktiğinde şamandıra yükselir ve tahliye vanasını açar. Sürekli ve değişken yüklerde güvenilir. Eşanjör, serpantin, kollektör altı kondens cebi için tercih edilir.

⚫ Disc (Termodinamik)

Pazarın %15-20'si. Buhar/kondens basınç farkı ile çalışan basit ve dayanıklı tip. Yüksek basınç hatlarında ve dış mekan uygulamalarında tercih edilir. Kompakt, donmaya dayanıklı.

🟢 T-Ctrl (Termostatik)

Pazarın %5-10'u. Kondens sıcaklığını izleyerek tahliye yapar. Düşük debili ve kondens dönüş optimizasyonu önemli olan hatlarda tercih edilir. Üst kollektör, tracing hatları için ideal.

🟤 Bucket (Kovalı)

Eski ama dayanıklı tasarım. Mekanik şamandıra-kova sistemi. Düşük-orta basınç buhar hatları için. Yeni tesislerde Float ve Disc tipi tercih edilir.

⚪ Diaphragm (Diyaframlı)

Kompakt, küçük boyutlu uygulamalar için. Düşük-orta basınç hatları. UHT filtre altı, küçük ısıtma sistemleri için tercih edilir.

📊 Marka Dağılımı (Tipik)

Endüstride yaygın markalar: TLV, SARCO (Spirax), ARI, MIYAWAKI, AYVAZ. Her marka farklı tipte uzmanlaşır. Etüdümüz marka ve tipten bağımsız tüm kapanları analiz eder.

📅 Neden Yılda 2 Kez Denetim?

Buhar kapanları her yıl %15-25 arıza geliştirir. 6 ay sonra arızalı kapan sayısı %7-12'ye ulaşır — bu noktada tespit edilmezse yıllık binlerce € kayıp birikmeye başlar.

Önerimiz: İlkbahar + Sonbahar şeklinde 2 denetim. Üretim dışı dönemlerde planlama yapılır, hat kapatmaya gerek olmaz.

💰 Ekonomik Etki

Direkt: Buhar kaybı azalması (~19.000 €/yıl tipik tesis)
Dolaylı: Ekipman ısıl verim artışı (%3-8)
Bakım: Korozyon azalması, ekipman ömrü uzaması
Güvenlik: Koç darbesi (water hammer) riski azalması
Çevre: CO₂ emisyon azaltımı (~105.000 kg/yıl)
Kalite: Kondens kaynaklı ürün kalite sorunlarının önlenmesi

Hızlı Tahmini Hesaplama

Tesisinizdeki kapan sayısı ve arıza oranı tahmini ile yıllık kayıp hesaplayın

💨 Buhar Kapanı Kayıp Hesaplayıcı

Buhar kapanı sayısı, tahmini arıza oranı ve buhar maliyetinizi girerek yıllık kayıp ve denetim ROI'sini öğrenin. Ücretsiz, 30 saniye, kayıt gerekmez.

Hesaplayıcıyı Aç →

A Class Enerji Etüt Süreci

İlk teklif talebinden raporlamaya 5 aşamalı standart süreç

Ön Görüşme

Tesisinizin buhar sistemi büyüklüğü, kapan sayısı tahmini ve çalışma saatleri hakkında telefon/e-posta görüşmesi. 24 saatte teklif.

Sahada Envanter

Sertifikalı ekibimiz tesise gelir, her kapan için lokasyon, marka, tip, basınç bilgilerini kaydeder, etiketleme yapar. 1-2 gün.

Ultrasonik Ölçüm

MIYAWAKI Dr. Trap profesyonel cihaz ile her kapanın vibrasyon ve sıcaklık ölçümü. Tüm kapanlar tek günde tamamlanır.

Analiz + Rapor

SurveyPro yazılımıyla veri analizi, arıza tipi sınıflaması, kayıp hesabı. PDF rapor + Excel tablo. 3-5 iş günü.

Sunum + Plan

Sonuçların yerinde sunumu, önceliklendirilmiş onarım planı, periyodik denetim takvimi önerisi. Sonraki adımlar.

Sıkça Sorulan Sorular

Buhar kapanı, buhar hattındaki kondens (yoğuşmuş su) ve havayı tahliye eden, ancak canlı buharın geçmesine izin vermeyen otomatik vanadır. Buhar sistemlerinin verimli çalışması için kritiktir. Tipik bir endüstriyel tesiste yüzlerce kapan bulunabilir. Arızalı kapan yıllık binlerce Euro buhar kaybına sebep olur.

MIYAWAKI Dr. Trap gibi ultrasonik ölçüm cihazları kapanın vibrasyonunu (10-40 kHz) ve giriş sıcaklığını eş zamanlı ölçer. 4 ana arıza tipi tespit edilir: Leak (Blow/Medium/Small), T-Low (düşük sıcaklık), Plugged (tıkalı) ve OOS (çalışma dışı). Kapan başı 2-10 saniyede ölçüm tamamlanır.

Endüstriyel tesislerde yılda en az 2 kez (6 ayda bir) periyodik denetim önerilir. Buhar kapanlarının %15-25'i her yıl arıza geliştirir. Düzenli denetim olmadan bu kayıplar tespit edilemez ve yıllık 10.000-50.000 € enerji israfı yaşanabilir. İlkbahar ve sonbaharda planlamak en uygundur.

Kaçak seviyesine göre değişir: Small ~2 kg/h (~750 €/yıl), Medium ~5 kg/h (~2.700 €/yıl), Large ~9 kg/h (~3.500-4.000 €/yıl), Blow (Tam açık) 15-30 kg/h (~5.000-10.000 €/yıl). Varsayımlar: 3.600 sa/yıl çalışma, 40 €/ton buhar maliyeti, 18 barg basınç.

T-Low (Düşük Sıcaklık): Kapan girişi, basıncın doymuş buhar sıcaklığının çok altında — küçük seçim, orifis kısmen tıkalı, fark basıncı düşük olabilir. Plugged (Tıkalı): Kapan tamamen kapalı kalmış, giriş sıcaklığı 40°C altında, kondens hiç tahliye edilmiyor. Plugged daha ciddi, ekipmana doğru kondens birikimi başlamış.

Tipik bir 50 kapanlı tesis, %15 arıza oranıyla yıllık ~19.000 € tasarruf sağlar. Buna ekipman ısıl verim artışı (%3-8), CO₂ emisyon azaltımı (~100.000 kg/yıl), korozyon azalması, koç darbesi riski azalması gibi yan faydalar eklenir. Yatırım geri ödemesi tipik 3-9 ay.

Cihazımız marka ve tip bağımsız çalışır. Endüstride yaygın TLV, SARCO (Spirax), ARI, MIYAWAKI, AYVAZ ve diğer markaların tüm tiplerinde (Float, Disc, T-Ctrl, Bucket, Diaphragm, Termodinamik) ölçüm yapılır. Marka bilgisi raporda ayrı kategori olarak gösterilir, marka bazlı arıza oranı analizi yapılır.

Hayır. Ölçüm tamamen üretimi etkilemeden yapılır. Cihaz kapanın dışından (gövdesine temas ile) ölçüm yapar, vana açma/kapama gerektirmez. Tek istediğimiz kapanların erişilebilir olması (yüksek noktalardaki kapanlar için iskele/merdiven hazır olmalı).
