Chiller Ölçümü ve COP Performans Analizi
Soğutma gruplarında verim özellikle kısmi yük bölgelerinde düşer. COP/EER (Enerji Verim Oranı — Energy Efficiency Ratio) hesapları, kondenser–evaporatör yaklaşım (approach) sıcaklıkları, su debileri ve pompa/fan güçleri ölçülür.
İnceleme Başlıkları
- COP/EER (Enerji Verim Oranı — Energy Efficiency Ratio) ve kısmi yük performansı
- Kondenser–evaporatör yaklaşım sıcaklıkları
- Su debileri ve pompa/fan güçleri
- Kirlenme, kireçlenme ve bakım etkileri
- Setpoint ve kontrol stratejileri
Tasarruf Fırsatları
- Kısmi yük optimizasyonu
- Free-cooling
- Pompa ve fanlarda VSD uygulaması
- Kondenser temizliği/kimyasal program
- Çift kademeli işletim
Teslimatlar
- Termal denge ve kontrol stratejisi raporu
- Bakım önerileri
- Yatırım–tasarruf–geri ödeme tablosu
Chiller Etüdünde Ölçüm Yöntemleri
Soğutma grubunun gerçek performansını ortaya koyan saha ölçümleri

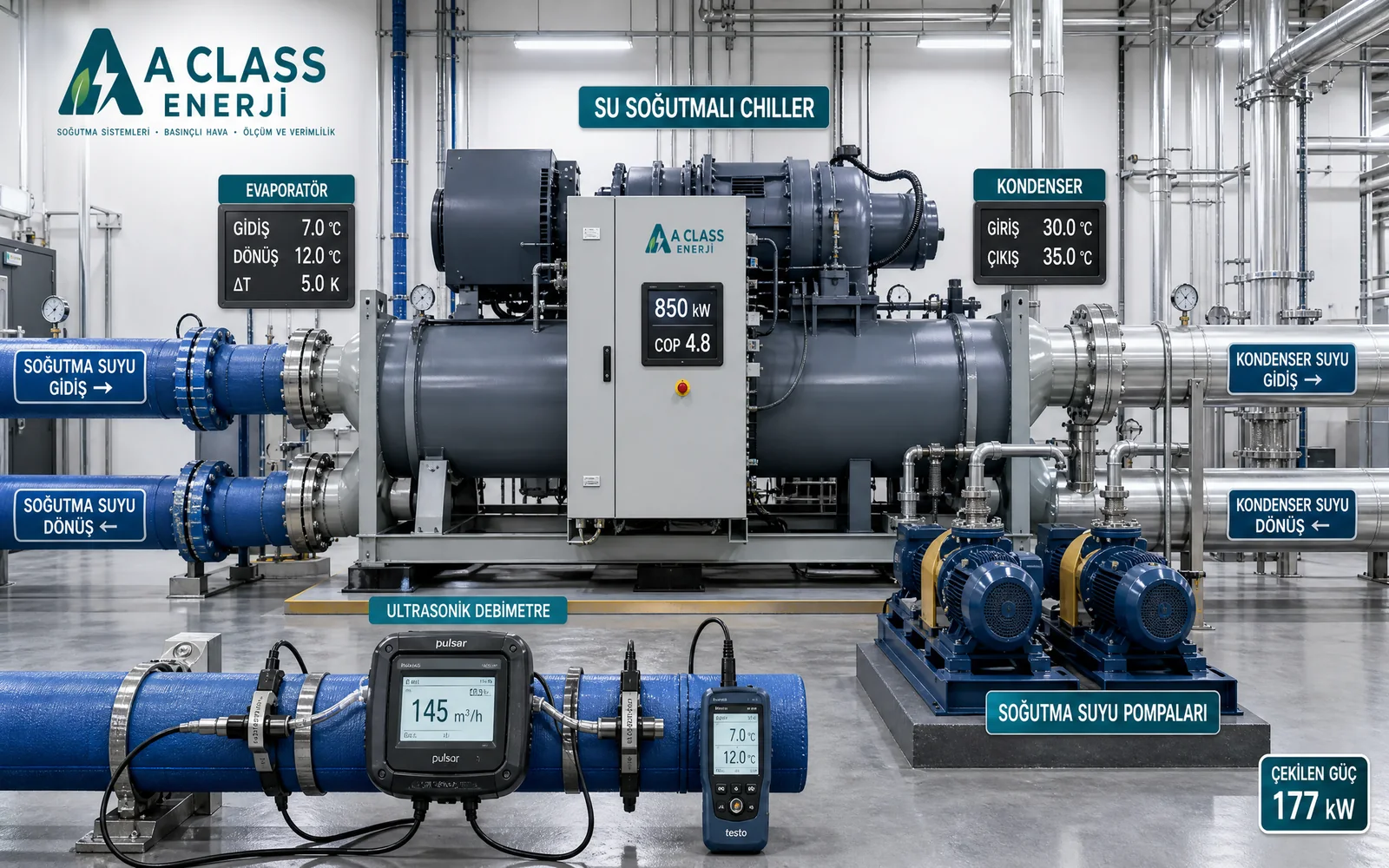

COP/EER (Enerji Verim Oranı — Energy Efficiency Ratio) Ölçümü
Soğutma kapasitesinin elektrik gücüne oranı hesaplanır. Evaporatör ve kondenser su sıcaklıkları, debileri ve kompresör güç tüketimi eş zamanlı ölçülerek gerçek COP değeri belirlenir.
Evaporatör/Kondenser Analizi
Giris-çikis sıcaklıkları ve approach değerleri ölçülür. Kirlenme ve kireçlenme düzeyi değerlendirilir. Her 1°C approach artışı %2–3 ek enerji tüketimi anlamina gelir.
Sogutucu Akiskan Kontrolü
Kaçak testi ve sarj miktari dogrulama yapılır. Düsük soğutucu akiskan seviyesi soğutma kapasitesini ve COP degerini önemli ölçüde azaltır.
Kısmi Yük Performansi
IPLV (Bütünleşik Kısmi Yük Değeri)/NPLV hesaplaması yapılır. Chiller’lar zamanin büyük bölümünde kısmi yükte çalisir; bu nedenle kısmi yük verimi toplam enerji tüketimini doğrudan etkiler.
Performans Metrikleri
Chiller sisteminizin verimliliğini değerlendirmek için kullanılan referans degerler
COP (Su Sogutmali)
4,0 – 6,5
Su sogutmali chiller’lar için beklenen COP aralığı. Yüksek COP daha verimli soğutma anlamina gelir.
COP (Hava Sogutmali)
2,5 – 3,5
Hava sogutmali sistemlerde tipik COP aralığı. Dış ortam sıcaklığı arttikça COP düşer.
Approach (Evaporatör)
2 – 4 °C
Evaporatörde soğutma suyu çikis sıcaklığı ile soğutucu akiskan buharlanma sıcaklığı arasindaki fark.
Approach (Kondenser)
3 – 5 °C
Kondenserde soğutma suyu çikis sıcaklığı ile yogunlasma sıcaklığı arasindaki fark. Düzenli temizlik ile korunur.
IPLV (Bütünleşik Kısmi Yük Değeri) Değeri
COP’un %30–40 üstü
Kısmi yük verimi, tam yük COP degerinden önemli ölçüde yüksek olmalıdır. AHRI 550/590 standardina göre değerlendirilir.
Referans Standart
AHRI 550/590
Chiller performans testi ve siniflandirmasi için uluslararasi referans standardı.
Tasarruf Fırsatları
Chiller etüdü sonrasinda tespit edilen tipik iyileştirme alanları
Kondenser Temizliği
%5–15 verim iyileştirme. Kirli kondenser chiller verimini ciddi ölçüde düşürür. Mekanik veya kimyasal temizlik ile approach sıcaklığı tasarım degerine getirilir.
Serbest Soğutma (Free Cooling)
%20–40 yıllık tasarruf. Dış ortam sicakliginin uygun oldugu dönemlerde kompresör devre dışı birakilarak soğutma yapılır. Soğutma kulesi ile entegre değerlendirilir.
Set Noktası Optimizasyonu
Soğutma suyu set sicakliginin 1°C yükseltilmesi %2–3 tasarruf sağlar. Proses gereksinimlerine göre en yüksek kabul edilebilir sıcaklık hedeflenir.
VSD Pompa ve Fan
%15–30 yardimci ekipman tasarrufu. Kondenser ve evaporatör pompalari ile soğutma kulesi fanlarinda değişken devirli sürücü uygulaması. Pompa etüdü ile detaylandirilir.
Çoklu Chiller Yönetimi
Birden fazla chiller bulunan tesislerde kademe kontrolü ve yük dagitimi optimizasyonu ile toplam sistem verimi arttirilir. Enerji izleme sistemi ile takip edilir.
Ölçüm Sürecimiz
Sahada uyguladığımız 4 adımlı standart ölçüm yaklaşımı:
Ön İnceleme ve Kapsam Belirleme
Tesisinizdeki sistemin teknik özelliklerini, çalışma koşullarını ve mevcut işletim verilerini topluyoruz. Ölçüm noktalarını ve gerekli cihazları belirliyoruz. Bu adım genellikle 1 günde tamamlanır.
Sahada Kalibrasyonlu Ölçüm
Kalibrasyon sertifikalı, akredite cihazlarla sahada veri topluyoruz. Üretim koşullarını etkilemeden gerçek işletim profilini yakalıyoruz. Ölçüm süresi sistem büyüklüğüne göre 1–5 gün arasında değişir.
Veri Analizi ve Hesaplama
Toplanan verileri profesyonel analiz yazılımları ile değerlendiriyoruz. Verim, kayıp ve tasarruf potansiyellerini standartlara göre hesaplıyoruz. Sonuçları benchmark değerleriyle karşılaştırıyoruz.
Raporlama ve Yatırım Önerileri
Detaylı bulgularınızı, geri ödeme süreleri (ROI) ile birlikte uygulanabilir öneriler halinde sunuyoruz. Her öneri için yatırım maliyeti, yıllık tasarruf ve geri ödeme süresi belirtiyoruz.
Kullandığımız Ölçüm Cihazları
Sahada kalibrasyon sertifikalı, akredite cihazlarla çalışıyoruz:
📐 Güç Analizörü
Chiller ana motor ve yardımcı tüketimleri ölçer
📐 Sıcaklık Veri Logger
Evaporatör/kondenser su sıcaklıklarını kayıt eder
📐 Ultrasonik Debimetre
Soğutma suyu debisini ölçer
📐 Gaz Sızıntı Detektörü
Soğutucu akışkan kaçaklarını tespit eder
📐 Termal Kamera
Kondenser kirlilik haritası çıkarır
Tüm ölçüm cihazlarımız TÜRKAK akredite kalibrasyon laboratuvarlarında düzenli kalibre edilmektedir.
Chiller Sistemi Etüdü Hakkında Sıkça Sorulan Sorular
Hangi Sektörlerde Hizmet Veriyoruz
Bu ölçüm hizmetinden en çok faydalanan sektörler:
Uyguladığımız Standartlar ve Metodoloji
Etüt çalışmalarımız ulusal ve uluslararası standartlara dayanır
EN 16247 — Enerji Etütleri
Etüt süreci, kapsam ve raporlama EN 16247-1 (genel), EN 16247-2 (binalar) ve EN 16247-3 (prosesler) metodolojisine uygun yürütülür.
ISO 50001 — Enerji Yönetimi
Bulgular, sürekli iyileştirme için ISO 50001 enerji yönetim sistemi (EnYS) çerçevesine entegre edilebilecek şekilde raporlanır.
EN 14511 — Soğutma Grupları
Chiller verim değerleri (EER, COP, SEER, ESEER) EN 14511 ve Eurovent sertifikasyon esaslarına göre ölçülür ve karşılaştırılır.
5627 Sayılı Kanun
Çalışmalarımız 5627 sayılı Enerji Verimliliği Kanunu ve ilgili Yönetmelik gereklilikleriyle uyumlu olarak gerçekleştirilir. Kanun yükümlülükleri →
